Tutaj można pobrać model nadproża murowego i otworzyć go w programie RFEM do analizy elementów skończonych.
Model ten został wykorzystany w bezpłatnym webinarium „ Modelowanie za pomocą brył w RFEM ”.

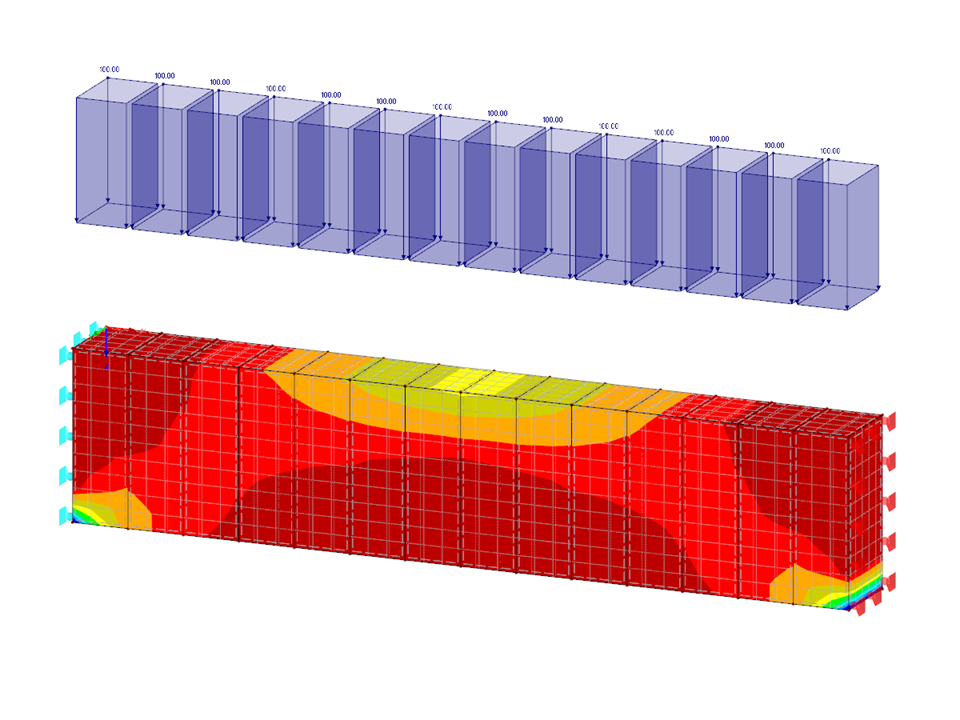

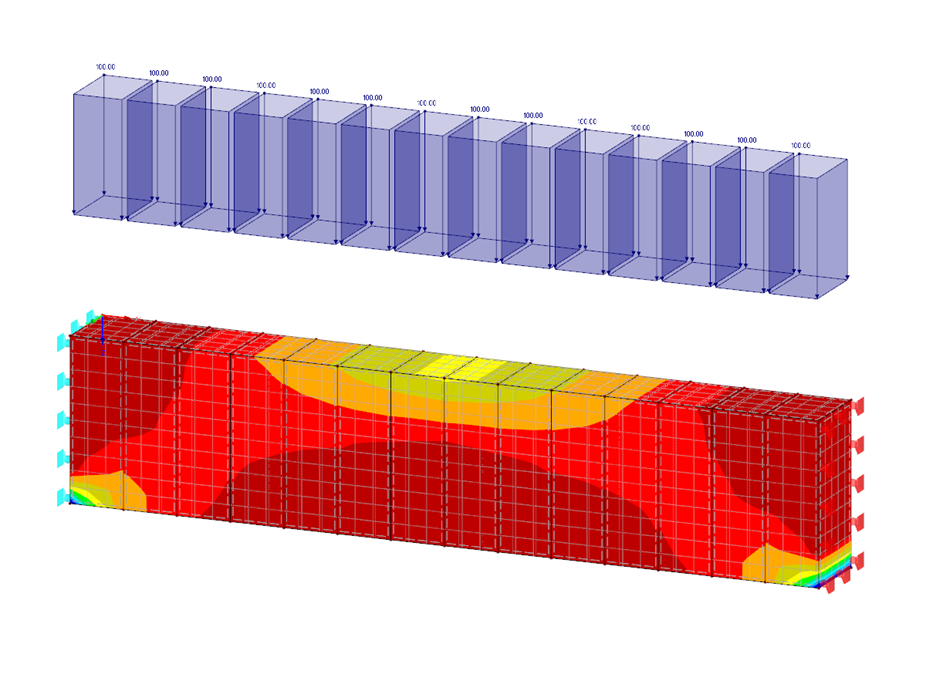

Nadproże murowe z zwolnieniem powierzchniowym
Liczba węzłów | 112 |
Liczba linii | 168 |
Liczba powierzchni | 84 |
Ilość brył | 14 |
Ilość przypadków obciążenia | 1 |
Ciężar całkowity | 0,018 t |
Wymiary (metryczne) | 1,120 x 0,115 x 0,240 m |
Wymiary (imperialne) | 3.67 x 0.38 x 0.79 feet |
Wersja programu | 5.23.01 |
