Faça o download do modelo de um lintel de alvenaria aqui e abra-o com o software de análise de elementos finitos RFEM.
Este modelo é utilizado no seminário web gratuito " Modelação com sólidos no RFEM ".

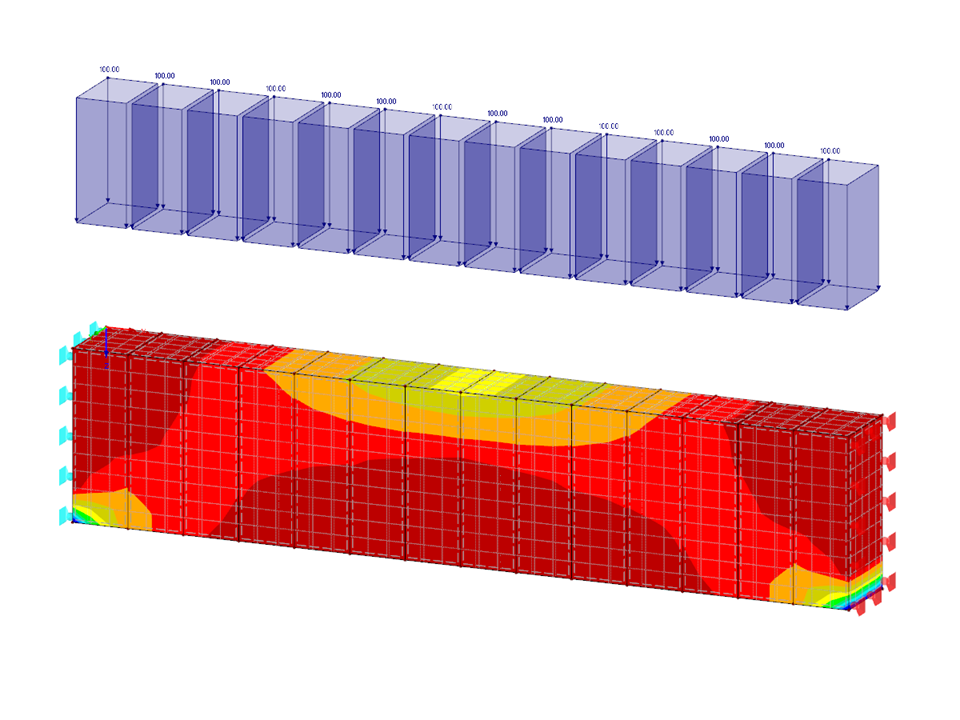

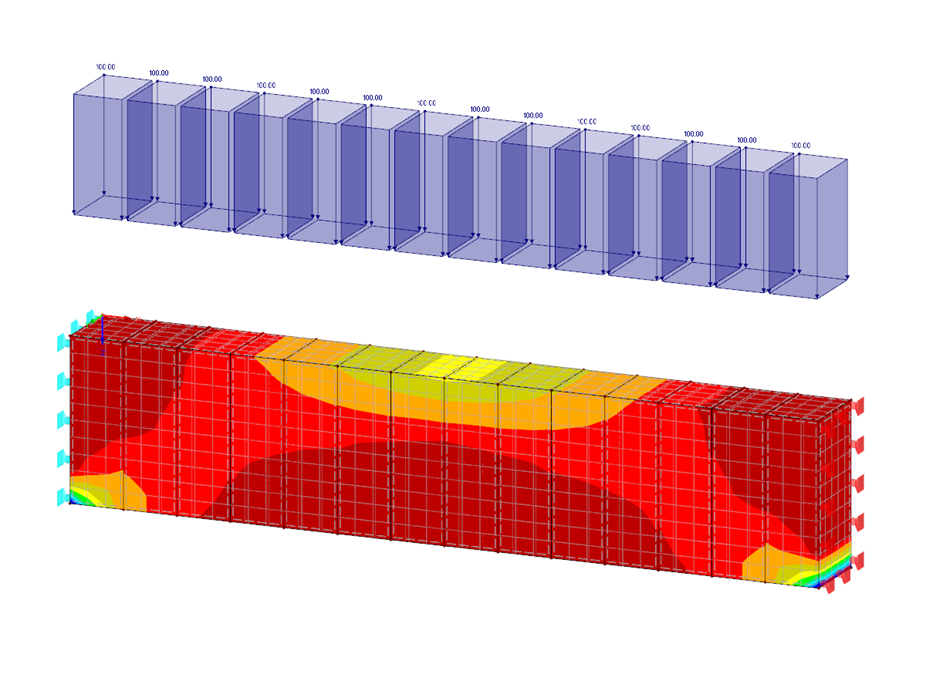

Lintel de alvenaria com libertações de superfície
Número de nós | 112 |
Número de linhas | 168 |
Número de superfícies | 84 |
Número de sólidos | 14 |
Número de casos de carga | 1 |
Peso total | 0,018 t |
Dimensões (métricas) | 1,120 x 0,115 x 0,240 m |
Dimensões (imperial) | 3.67 x 0.38 x 0.79 feet |
Versão do programa | 5.23.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
Com a opção de visualização Modo de voo da câmara, pode voar através da sua estrutura do RFEM ou do RSTAB. A direção e a velocidade do voo podem ser controladas com o seu teclado. Além disso, pode guardar o voo através da sua estrutura em formato de vídeo.
O modelo de material Alvenaria ortotrópica 2D é um modelo elastoplástico que permite adicionalmente o amolecimento do material que pode ser diferente nas direções x e y locais de uma superfície. O modelo do material é adequado para paredes de alvenaria (sem armadura) com cargas no plano do painel.
