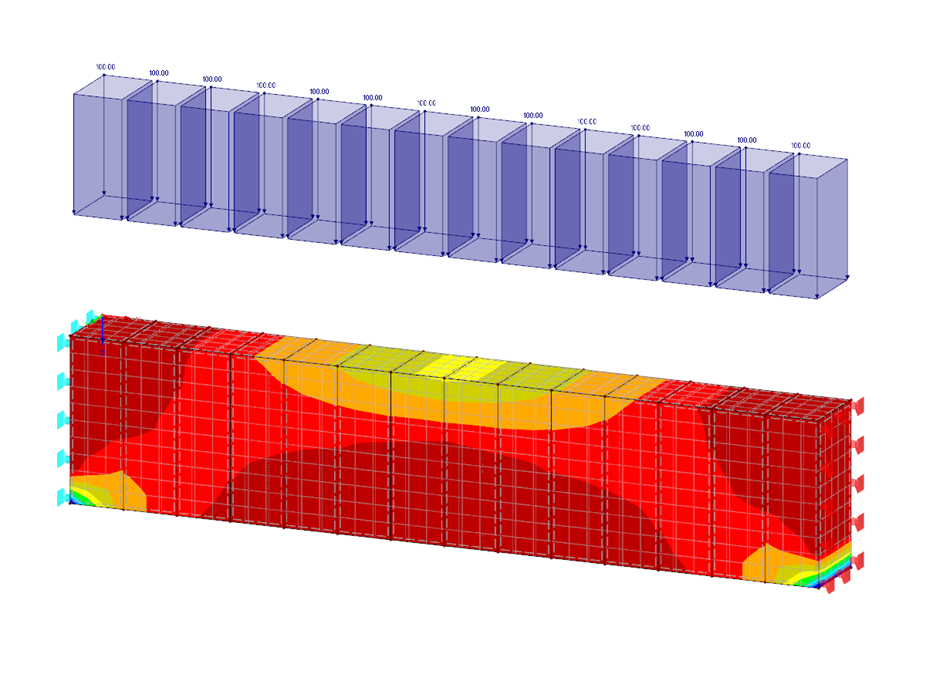

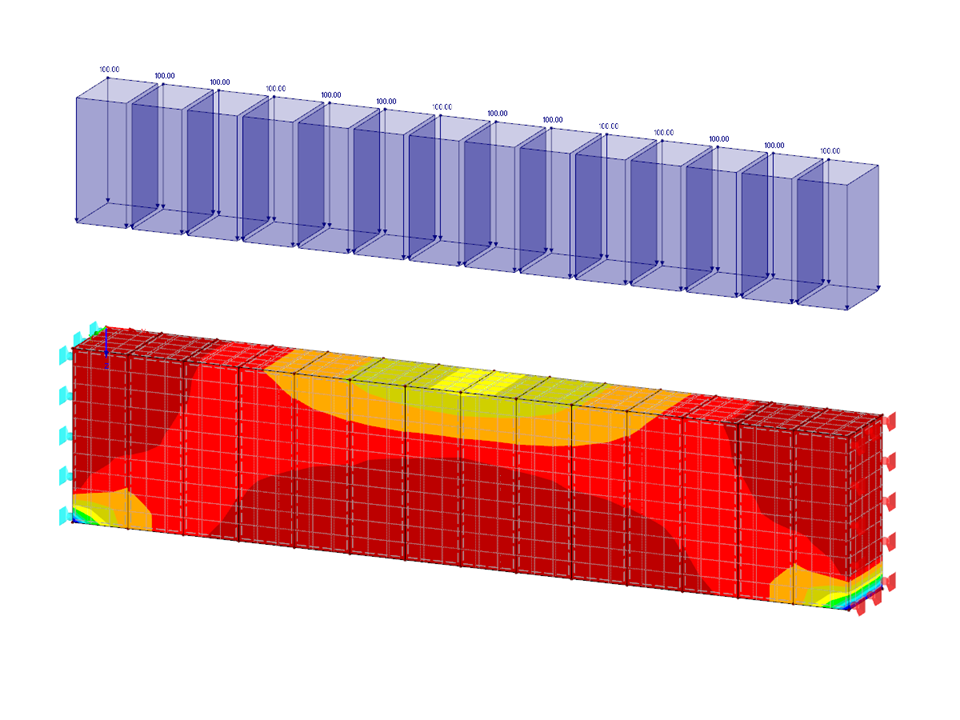

Загрузите модель перемычки каменной кладки здесь и откройте ее с помощью программы для расчета методом конечных элементов RFEM.
Данная модель была использована в бесплатном вебинаре «Моделирование с помощью тел в программе RFEM».
Masonry Lintel с поверхностными выпусками
Количество узлов | 112 |
Количество линий | 168 |
Количество поверхностей | 84 |
Количество тел | 14 |
Количество загружений | 1 |
Общий вес | 0,018 t |
Размеры (метрические) | 1,120 x 0,115 x 0,240 m |
Размеры (имперские) | 3.67 x 0.38 x 0.79 feet |
Версия программы | 5.23.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
