Empfangsgebäude „Mitoseum“ im Saurierpark Kleinwelka
  • Popis
  • Recenze (0)

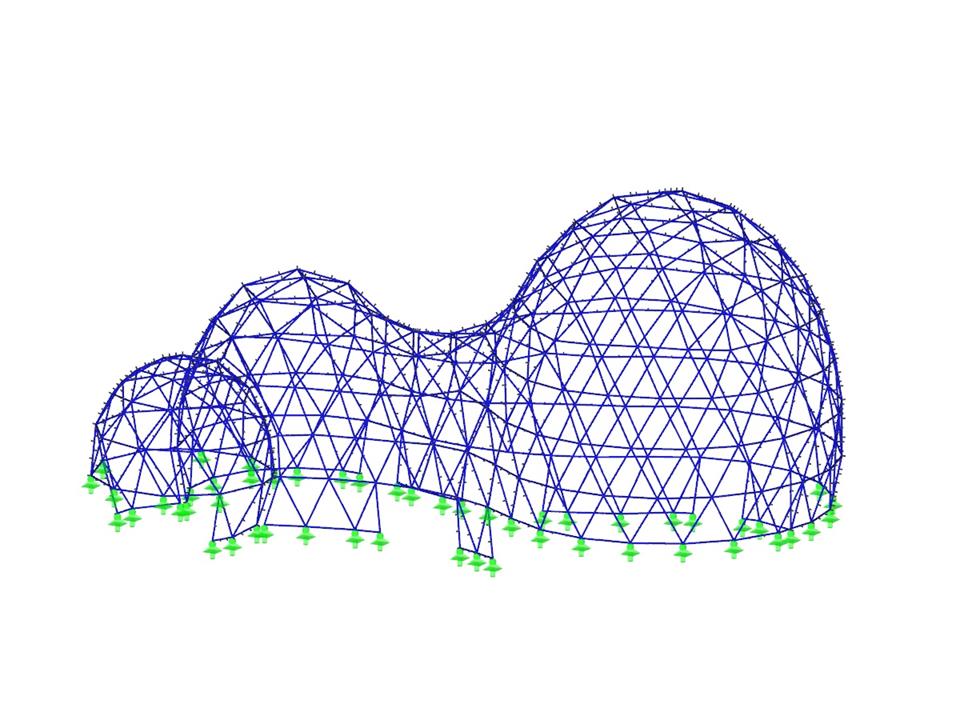

Vstupní budova do dinoparku Kleinwelka u Budyšína, jejíž celková výška dosahuje 22 metrů, prozrazuje inspiraci mitózou. Mitóza je označení pro dělení buněk a představuje proces vzniku života. Bionická konstrukce je sestavena celkem z 1 389 ocelových prutů trubkového profilu spojených v 269 uzlových spojovacích kusech.

Na konstrukci bylo přitom použito asi 84 tun oceli. Transparentní plášť střechy o celkové ploše asi 2 300 m² tvoří 463 polštářů z ETFE fólie.

V budově se kromě vstupních prostor nachází obchod se suvenýry, sociální zařízení, zážitkové stanice a také galerie. Návštěvníky tu navíc uvítá obrovský spinosaurus.

Společnosti Stahlbau Hahner GmbH z Petersbergu a rimpf Architektur z Hamburku obdržely za tuto stavbu ocenění německých zinkoven „Deutscher Verzinkerpreis 2017“ (3. místo za architekturu). Odborníci ze společnosti zapf & co. ze Strausbergu převzali odpovědnost za statické výpočty ocelové nosné konstrukce i fóliových polštářů. Pro návrh prostorové konstrukce použili program RSTAB, pro posouzení polštářů program Easy.

Díky projektu „Mitoseum“ vznikla mimořádná stavba z lehké ocelové konstrukce a membrán, která je zároveň šetrná k životnímu prostředí.

Statický výpočet:
zapf & co. - Structural Engineering GmbH, Strausberg

Model použitý v
Celkem
0 z 5 hvězdiček
Tato stránka má 0 uživatelských hodnocení.
5 hvězdiček
4 hvězdičky
3 hvězdičky
2 hvězdičky
1 hvězdička
(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Bionická ocelová konstrukce

Nelze stáhnout Projekt zákazníka / Pouze pro zobrazení
Počet uzlů 3452
Počet prutů 3920
Počet zatěžovacích stavů 50
Počet kombinací zatížení 95
Celková hmotnost 35,643 t
Rozměry (metrické) 45,245 x 25,330 x 22,913 m
Rozměry (imperiální) 148.44 x 83.1 x 75.17 feet
Verze programu 8.19.01
Nahlásit tento 3D model
Události
Videa
Modely ke stažení
Články z databáze znalostí
System und Last
Posouzení ocelových prvků válcovaných za studena se řídí normou EN 1993-1-3. Typickými tvary průřezů tvarovaných za studena jsou průřezy U, C, Z, kloboukové průřezy nebo Sigma profily. Vyrábějí se z tenkostěnných plechů válcováním nebo lisováním. Při posouzení na mezní stav únosnosti je třeba zajistit, aby vlivem lokálních příčných sil nedocházelo k drcení, borcení nebo vyboulení stojiny průřezů. Tyto efekty mohou nastat nejen vlivem lokálních příčných sil přenášených z pásnice do stojiny, ale i vlivem podporových reakcí v podepřených bodech. Norma EN 1993-1-3 v článku 6.1.7 podrobně upravuje, jak se má stanovit lokální příčná únosnost stojiny Rw,Rd.

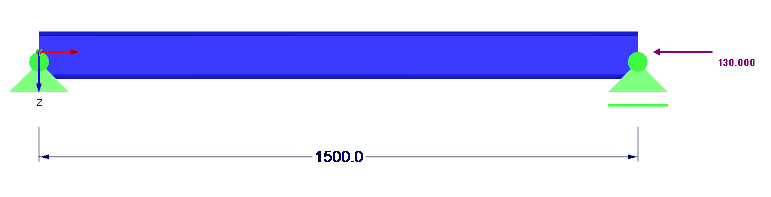

Konstrukce a zatížení (rozměry v mm, síla v kN)
