德国 Bautzen 附近的恐龙公园 Kleinwelka 的入口结构高度 22 米,象征意义是有丝分裂。 有丝分裂是一种细胞分裂,被称作是生命起源的形式。 该仿生钢结构由 1389 个钢管构件和 269 个节点组成。
该项目总共使用了 ~ 92.594 吨钢材。 整个屋顶的建筑面积约为 2000 m²,采用了 ETFE 膜气枕 463。
除了入口区外,馆内还设有纪念品商店、卫生间、冒险区和一个画廊。 参观者还会注意到在正入口处一只巨大的棘龙欢迎他们。
来自圣彼得堡的 Stahlbau Hahner GmbH 和来自汉堡的 rimpf Architektur 因建筑项目而获得了 “2017 年 Deutscher Verzinkerpreis” 建筑学三等奖。 zapf & co. 的工程师们的 Dlubal 公司负责人对钢结构和铝膜结构进行了结构分析。 空间结构在 RSTAB 中进行分析,在 Easy 中进行气枕分析。
“Mitoseum” 是一座壮观又环保的轻型钢膜结构。
结构分析:
zapf & co. - Structural Engineering GmbH, Strausberg
www.zapf-co.de

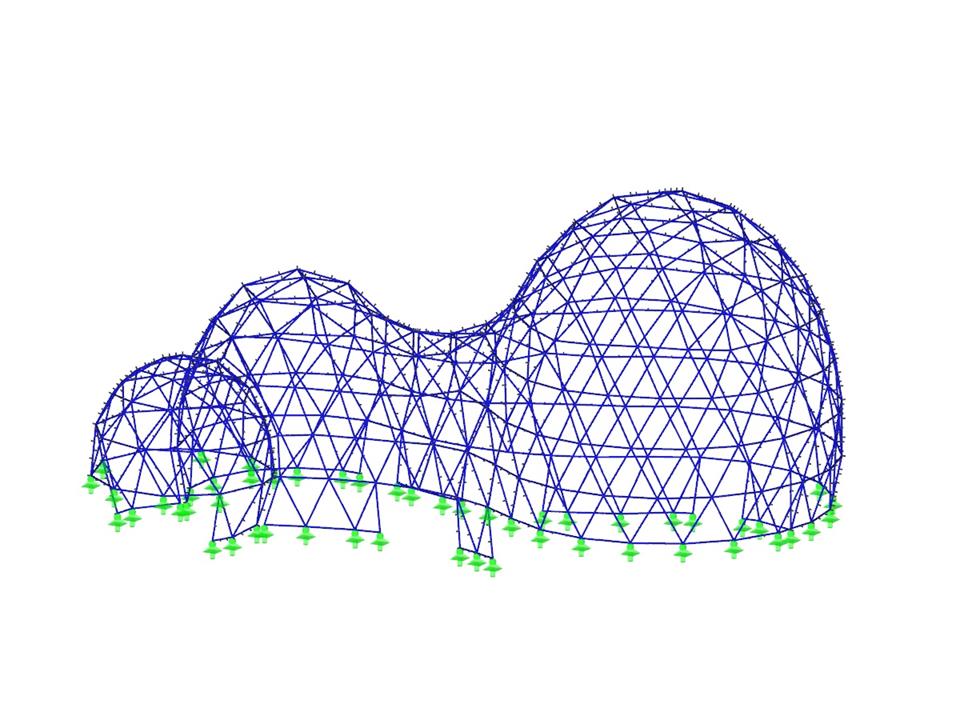

仿生钢结构
无法下载
客户项目/只视图
节点数目: | 3452 |
线的数目 | 3920 |
杆件数目: | 3920 |
面的数目: | 0 |
实体数目 | 0 |
荷载工况数目 | 50 |
荷载组合数目 | 95 |
结果组合数目 | 0 |
总重量 | 35,643 t |
翘曲区域尺寸 | 45,245 x 22,757 x 25,330 m |
