2.3.2 Dvouřadá výztužná síť s k> 0

Dvouřadá výztužná síť s k> 0

Pro dvousměrnou výztuž, která je vystavena dvěma kladným hlavním normálovým silám N ₁ a N ₂ , je třeba zvolit směr tlakové diagonály betonu následujícím způsobem.

$\gamma = \frac{\alpha + \beta }{2}$

V zásadě existují dvě možnosti, jak přetvořit tlačenou diagonáli přesně uprostřed mezi dvěma směry výztužné výztuže.

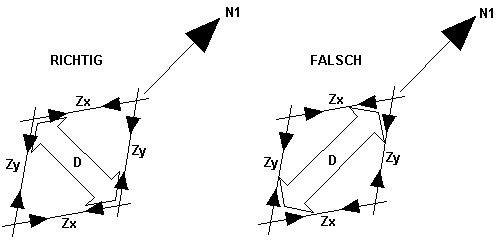

Na obr. Vlevo znázorňuje tlačená prutová výztuž betonu tencový úhel mezi směry výztužné výztuže; vpravo rozděluje ostrý úhel. Ve skutečnosti vlevo výztuž výztuže vyztužuje žádaným způsobem, v případě pravotočivého uložení tlakové diagonály betonu může být výztužná síť výztuže N ₁ deformována podle potřeby.

Pro posouzení správného úhlu tlakové diagonály _{se určují} návrhové síly Z _x , Z _y a Z _z rovnicí 2.5 , rovnicí 2.6 a rovnicí 2.7 v obou geometricky možných směrech tlakové diagonály. Nesprávný směr vzpěrné štíhlosti by přitom znamenal tahovou sílu.

Proto se analyzují následující směry tlakové diagonály betonu:

${\gamma }_{1a} = \frac{\alpha + \beta }{2} \text{und} {\gamma }_{1b} = \frac{\alpha + \beta }{2} + 90°$

Rovnice 2.11 ₓ

Za účelem rozlišení uzpůsobených směrů je index "1a" přiřazen jednoduché aritmetické střední hodnotě a indexu "1b" ve směru tlačené diagonály o 90 °.

Jak ukazuje následující graf, rovnováha sil působí v vybraném směru ve tahové síle ve směru výztuže a tlakové síle ve vybraném směru tlakové diagonály.

Vyšetřování podle Baumanna předepisovat specifické rozsahy hodnot pro různé úhly. Úhel α (mezi hlavní normálovou silou N ₁ a nejbližším směru výztuže) musí ležet mezi 0 a π / 4. Úhel β musí být větší než α + π / 2.

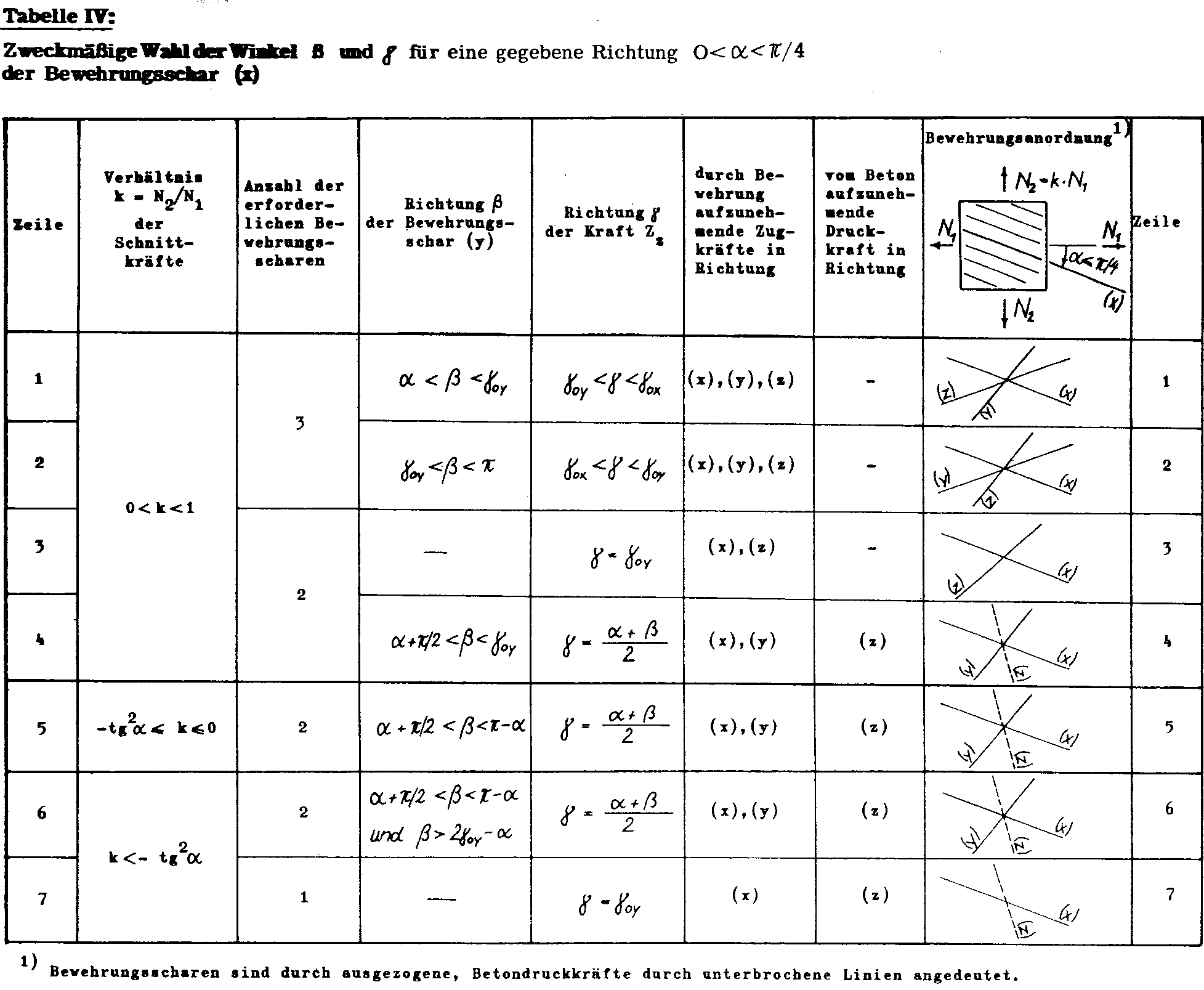

In [1] V tabulce IV jsou uvedeny možné stavy rovnováhy (viz Obrázek 2.15 ). V řádcích 1 až 4 v této tabulce najdeme možné stavy rovnováhy u řemenic, které jsou vystaveny pouze tahu. Řádek 4 udává stav rovnováhy ve dvou směrech výztuže vystavenému napětí a tlakové diagonále. Na řádcích 5 až 7 jsou uvedeny tabulky, u nichž mají hlavní normálové síly různé znaménka.

Druhý sloupec v tabulce udává rozsah hodnot zatížení.

Třetí sloupec udává, kolik směrů výztuže obdrží pro rovnovážný stav tahovou sílu.

Čtvrtý sloupec (β) udává rozsah hodnot směru výztuže β. Není k dispozici v přídavném modulu RF-CONCRETE Surfaces, protože vychází ze směru vyztužení uvedeného ve vstupních údajích.

Pátý sloupec (γ) udává směr vnitřních sil Z _z . Obvykle se jedná o směr tlakové diagonály daný daným programem, ale může se jednat i o třetí smyčkovou výztuž, kterou zadává uživatel, a která je vlastně udána jako tahová síla.

Sedmý sloupec udává, zda je síla ve směru γ vlastně tlakovou.

Předposlední sloupec obsahuje požadované vnitřní síly a jejich směr. Směr výztuže, v nichž se působí tahové síly, jsou znázorněny masivními liniemi, zatímco tlakové diagonály lze znázornit čárkovaně.
