Odpověď:
Stave teleskopického výložníku stavebního stroje přenášejí síly mechanicky mezi díly.
Toto speciální přenášení sil lze v programu RSTAB 9 vyřešit následovně:
Spoj v náčrtu se skládá ze čtyř prutů. V přesahu jsou dva pruty (pruty 2 a 4) nad sebou. Pruty nad sebou lze vytvořit pomocí uvolnění uzlu. U uzlu 2 je třeba definovat uvolnění uzlu, které uvolňuje pruty 1 a 2. Uvolněním uzlu vzniká uzel 5, který slouží jako koncový uzel prutu 1 a počáteční uzel prutu 2. Pruty 1 a 2 jsou tuhé na ohyb.

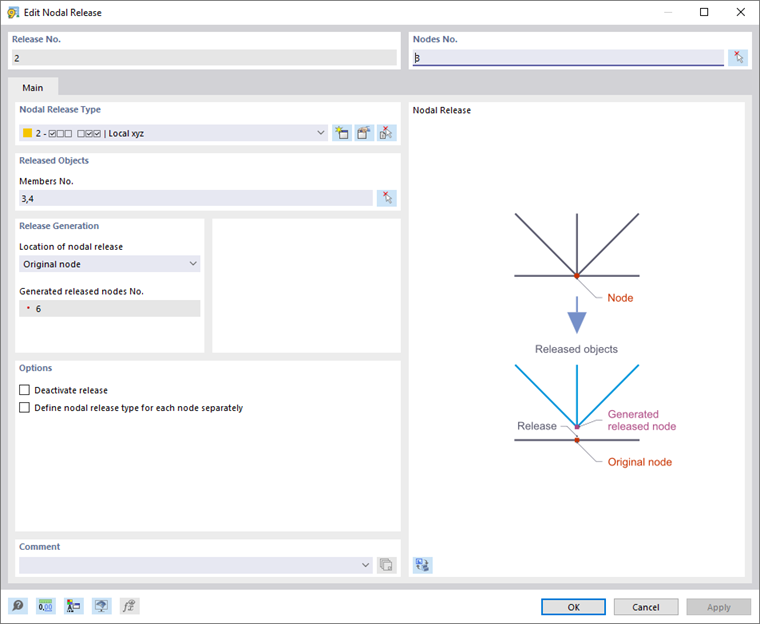

Překrývající se prut 4 lze nyní definovat mezi uzly 2 a 3. U uzlu 3 je třeba také definovat uzlové uvolnění, které uvolňuje pruty 3 a 4. Uvolněním uzlu vzniká uzel 6, který slouží jako koncový uzel prutu 4 a začáteční uzel prutu 3. Pruty 3 a 4 jsou tuhé na ohyb.
Aby se síla v konstrukci přenesla prostřednictvím dvojice sil pouze na koncích překrývajících se prutů, je třeba jako typy uzlového uvolnění v uvolněních uzlů mezi uzly 2 a 5 a 3 a 6 definovat podmínky pro vazby.

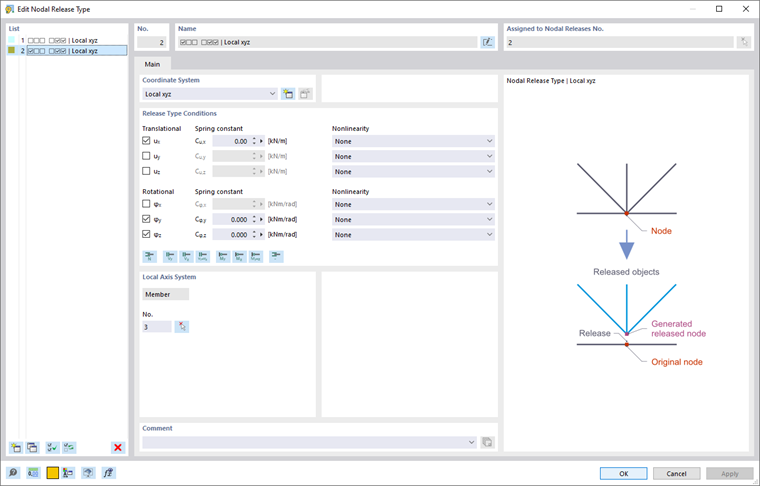

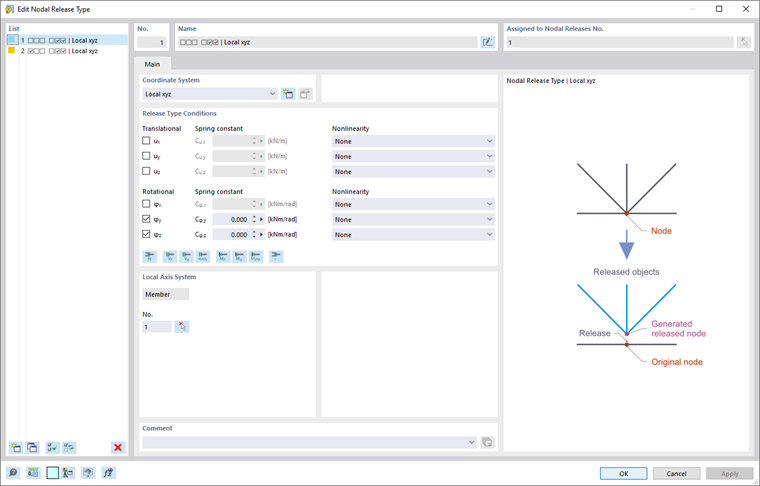

Momentový kloub v uzlových uvolněních mezi uzly 2 a 5 a 3 a 6 zabezpečí, že zatížení ohybovým momentem se mezi červeným (pruty 1 a 2) a zeleným prutem (pruty 3 a 4) přenáší prostřednictvím dvojice sil na koncích překrývajících se prutů. Normálový kloub v uzlovém uvolnění mezi uzly 3 a 6 zajistí, že zatížení normálovou silou se přenáší pouze na plánovaném ukotvení mezi zeleným a červeným prutem.
