RSTAB 9 中望远连接建模

如何在 RSTAB 9 中模拟,比如在伸缩连接中出现的双杆件?


回复:

例如,土方机械的伸缩臂的套接构件之间会机械传递力量。

在 RSTAB 9 中,这种特殊的力传递可以如下解决:

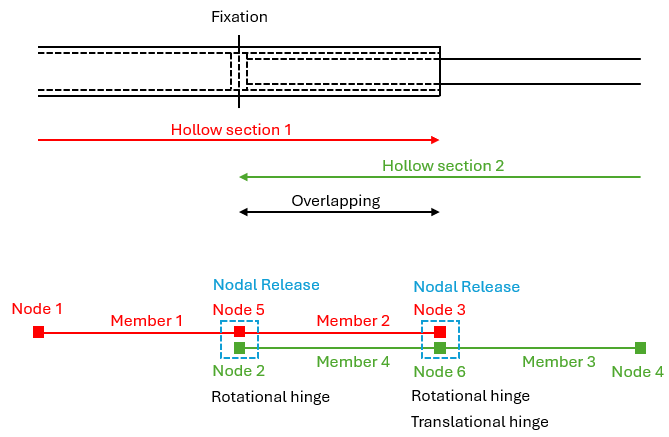

图中的套接连接由四根杆件组成。在重叠区域,两根杆(杆 2 和 4)相互重叠。

可以通过节点释放创建叠加杆。为此,在节点 2 处定义一个释放,使杆 1 和 2 被释放。节点释放创建了节点 5,作为杆 1 的终节点和杆 2 的起始节点。杆 1 和 2 为刚性连接。

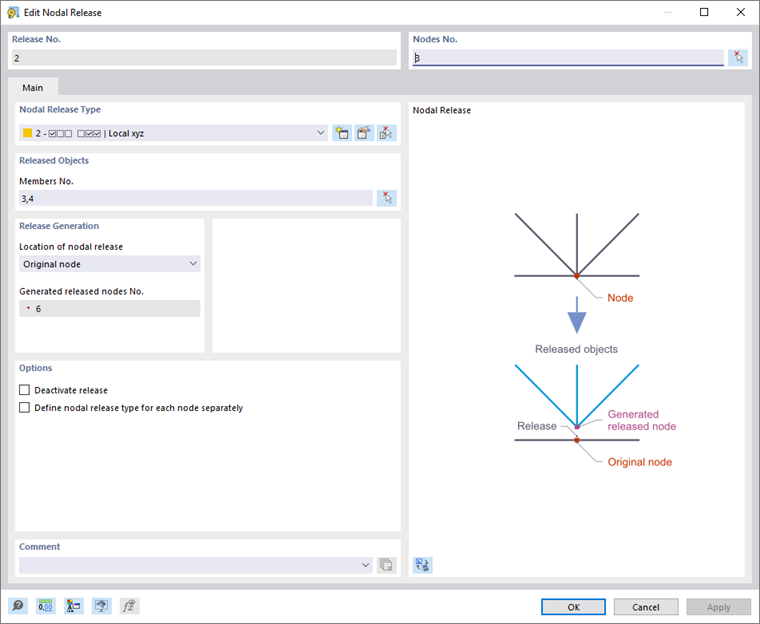

重叠杆 4 可以在节点 2 和节点 3 之间定义。在节点 3 也需要定义一个释放,使杆 3 和 4 被释放。节点释放创建了节点 6,作为杆 4 的终节点和杆 3 的起始节点。杆 3 和 4 为刚性连接。

为了确保力仅在重叠杆的末端按照结构要求通过力偶传递,需要在节点释放内定义节点 2 和 5 以及节点 3 和 6 之间的耦合条件作为节点释放类型。

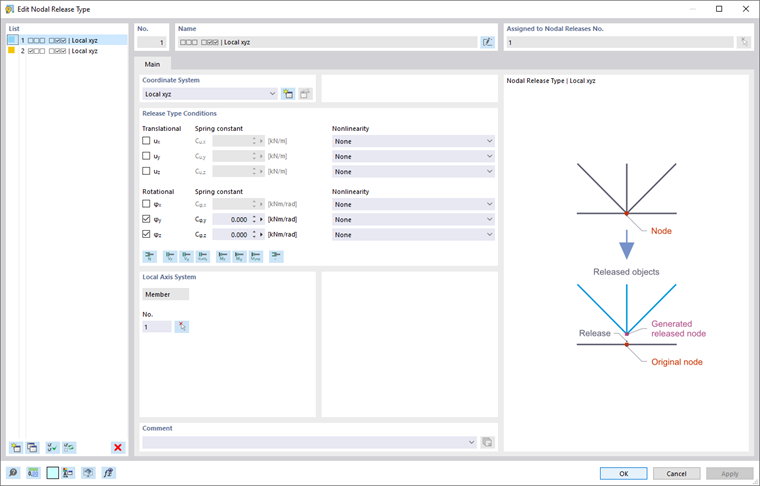

在节点 2 和 5 以及节点 3 和 6 的节点释放中,使用弯矩铰确保弯矩负荷在红色(杆 1 和 2)和绿色杆组(杆 3 和 4)之间通过力偶在重叠杆的末端传递。

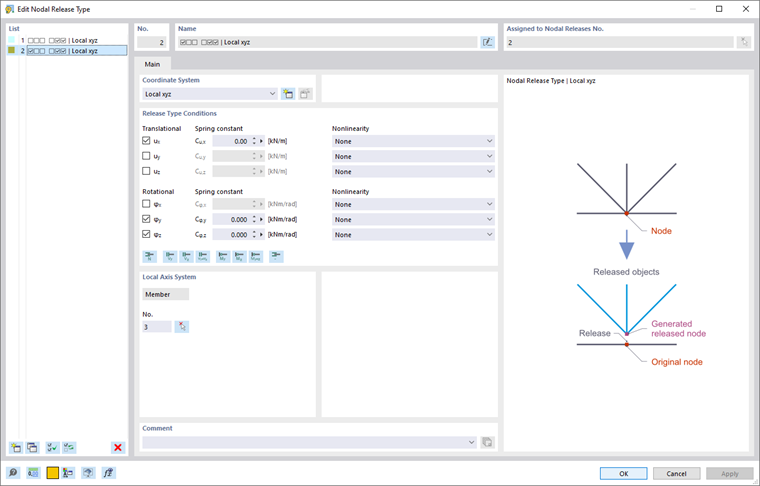

在节点 3 和 6 的节点释放中的轴力铰确保轴向力负荷仅在规划的红色和绿色杆组的固定处传递。


作者

von Bloh 女士为我们的客户提供技术支持,负责 SHAPE-THIN 软件的开发,以及钢结构和铝合金结构的开发。
