Respuesta:
Los componentes anidados de un brazo telescópico de una máquina de construcción transportan, por ejemplo, sus fuerzas mecánicamente entre los componentes.
Esta transferencia de esfuerzos especiales se puede resolver en RSTAB 9 de la siguiente manera:

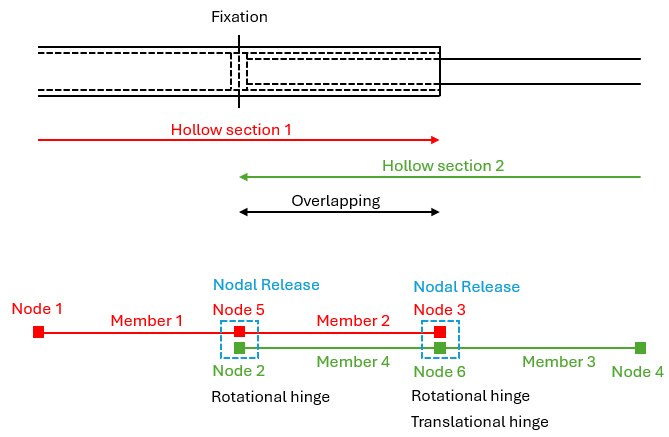

Una conexión de enchufe característica como la que se muestra en el croquis consta de cuatro barras. Dos barras (la barra 2 y la barra 4) quedan sobre la parte superior de cada una en el área de solapamiento.

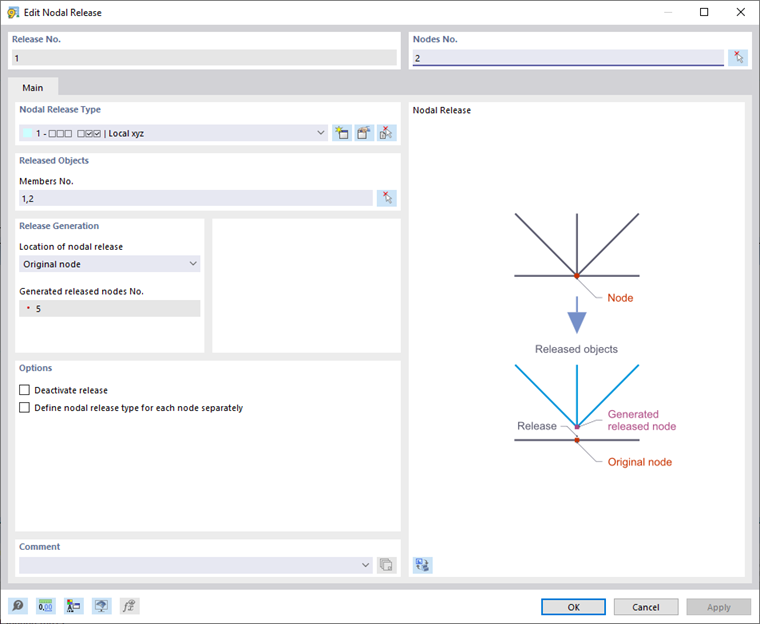

Puede crear barras superpuestas utilizando liberaciones de nudos. Para esto, tiene que definir una liberación de nudo en el nudo 2 que libere la barra 1 y la barra 2. Como resultado de la liberación del nudo, se crea el nudo 5, que actúa como el nudo final de la barra 1 y el nudo inicial de la barra 2. La barra 1 y la barra 2 están conectadas rígidamente entre sí.
Ahora, puede definir la barra 4 solapada entre el nudo 2 y el nudo 3. También es necesario definir una liberación de nudo en el nudo 3, que libera las barras 3 y 4. Como resultado de la liberación del nudo, se crea el nudo 6, que actúa como el nudo final de la barra 4 y el nudo inicial de la barra 3. Las barras 3 y 4 están conectadas rígidamente entre sí.
Para garantizar que el esfuerzo estructural solo se transfiera a través del par de fuerzas en los extremos de las barras superpuestas, es necesario definir las condiciones de coacción entre el nudo 2 y el nudo 5, así como entre el nudo 3 y el nudo 6 como un tipo de liberación de nudo en las liberaciones en nudos.

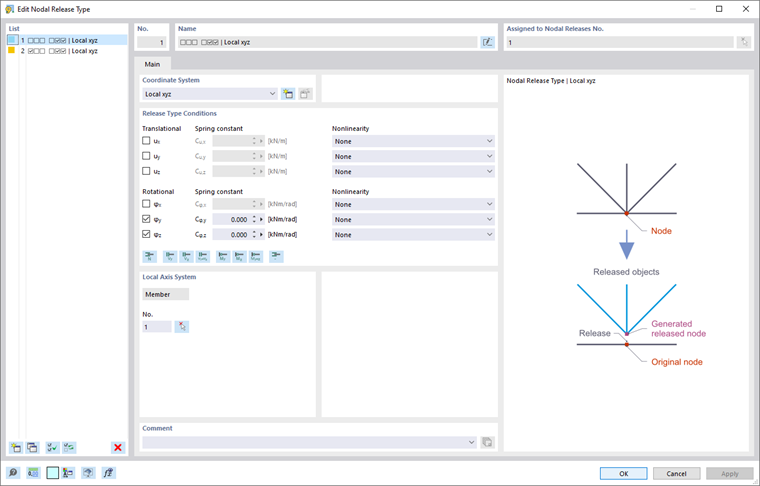

Una articulación de momento en las liberaciones de nudo entre los nudos 2 y 5, así como entre los nudos 3 y 6, debería garantizar que se transfiera la carga del momento flector entre las barras rojas (barra 1 y barra 2) y las barras verdes (barra 3 y barra 4) por el par de fuerzas en los extremos de las barras superpuestas.

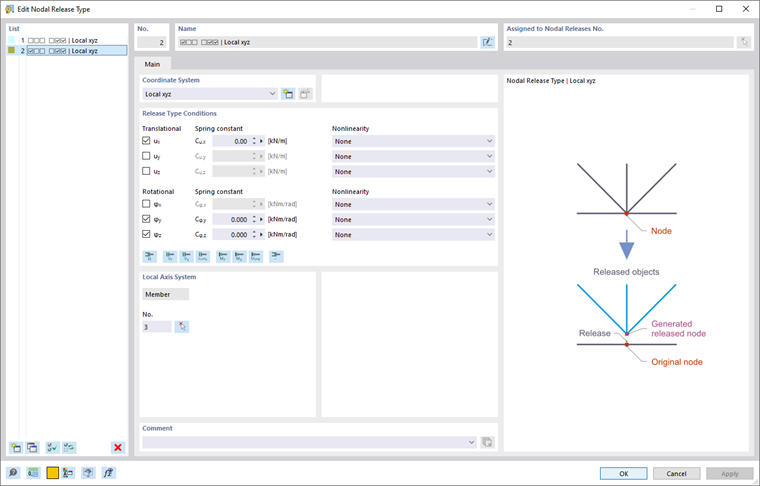

Una articulación de esfuerzo axil en la liberación de nudo entre el nudo 3 y el nudo 6 debería garantizar que la carga del esfuerzo axil solo se transfiera entre las barras continuas verde y roja para la fijación planificada.
