Odpověď:

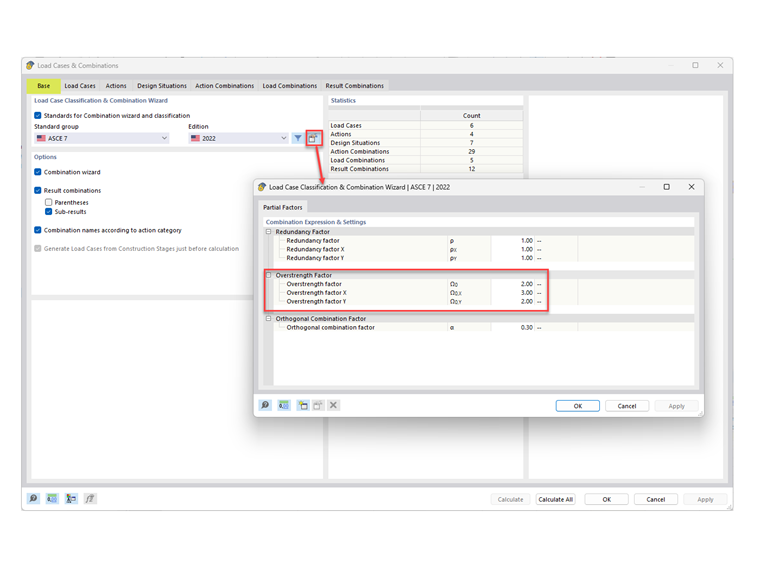

1) Otevřete dialog Zatěžovací stavy a kombinace. V záložce Základní údaje vyberte možnost Upravit parametry vydání. Výchozí hodnoty jsou nastaveny na 2,0 (Obrázek 01).
- Případ A: pro použití stejného součinitele ve směru X a Y použijte obecný součinitel navýšení pevnosti Ωo (bez směru).
- Případ B: pro použití různých součinitelů v každém směru použijte součinitel navýšení pevnosti pro X a Y, Ωo,x a Ωo,y. Obecný součinitel Ωo v prvním řádku se nepoužije.

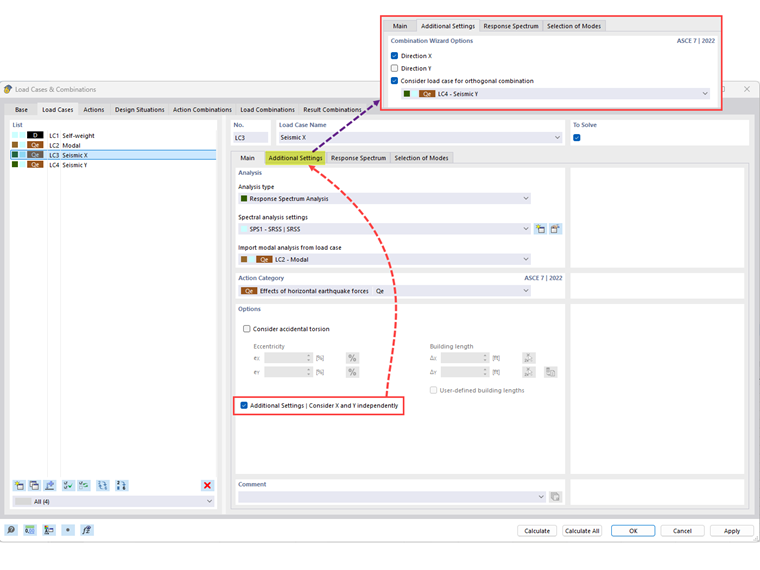

2) V záložce Zatěžovací stavy vytvořte seizmický zatěžovací stav s Qe v kategorií účinků. Next, activate the 'Additional Settings | Consider X and Y independently' option. Then, select the Additional Settings tab and pick the direction. There is also option to consider orthogonal combination (Image 02).
Poznámka: Pokud ve stejném zatěžovacím stavu není aktivován žádný nebo oba směry, použije se obecný součinitel navýšení pevnosti Ωo. Vytvořte samostatné zatěžovací stavy pro použití jednotlivých součinitelů Ωo,x a Ωo,y.
3) V záložce Návrhové situace vyberte příslušný typ návrhové situace pro navýšení pevnosti. Both LRFD and ASD methods are available (Image 03).
4) In the Load Combinations or Result Combinations tab, verify that the correct factor(s) have been applied. Click OK to exit (Image 04).

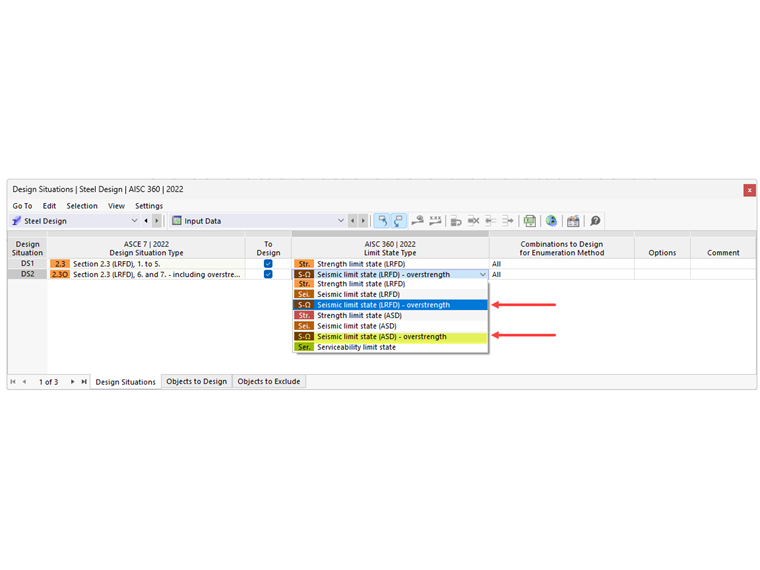

5) Nakonec je třeba návrhové situaci navýšení pevnosti přiřadit vhodný typ mezního stavu. U prutů bez přiřazené konfigurace pro seizmicitu vyberte jako typ mezního stavu "Mezní stav pevnosti" (LRFD nebo ASD).
For members with assigned seismic configuration, use “Seismic limit state – overstrength” (LRFD or ASD) (Image 05).
