Fatores de sobrerresistência

Como é que incluo os fatores de sobrerresistência Ωo nas combinações de carga ASCE 7?


Resposta:

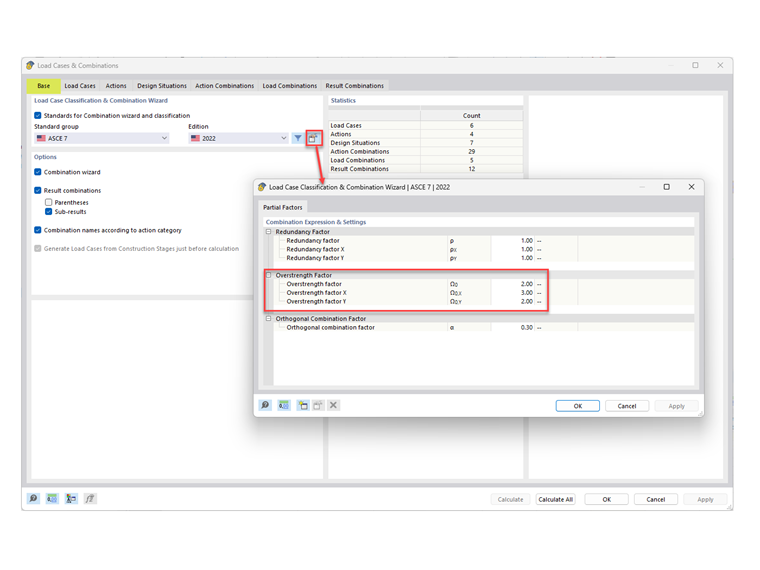

1) Abre a caixa de diálogo Casos de carga e combinações. No separador Base , seleccione a opção Editar parâmetros da edição. Os valores padrão estão definidos como 2,0 (Figura 01)

Caso A: Para aplicar o mesmo fator nas direções X e Y, utilize o fator de excesso de resistência genérico (sem direção) Ωo.

Caso B: Para aplicar diferentes fatores em cada direção, utilize os fatores de sobrerresistência X e Y, Ωo,x e Ωo,y. O fator genérico Ωo na primeira linha não é utilizado.

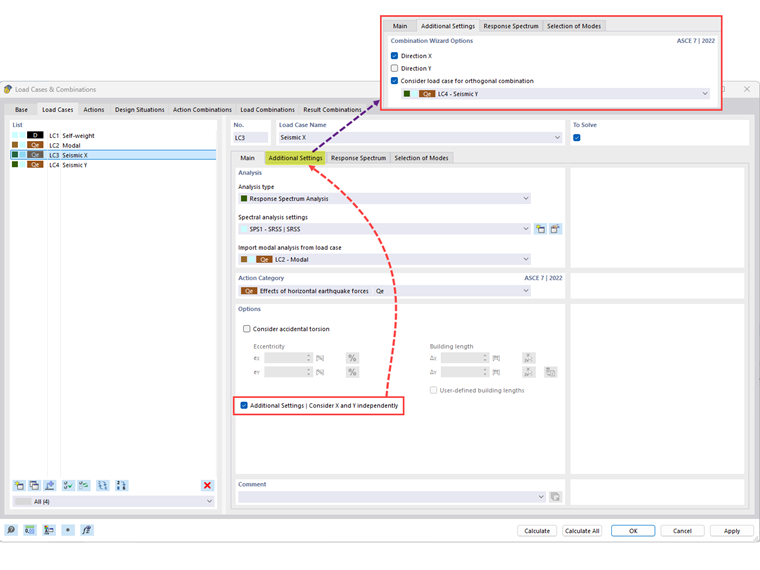

2) No separador Casos de carga , crie um caso de carga sísmica com Qe como categoria de ação. De seguida, ative 'Configuração adicional | Considerar opção X e Y independentemente'. De seguida, selecione o separador Configuração adicional e selecione a direção. Também existe a opção para considerar a combinação ortogonal (Figura 02)

Nota: Quando nenhuma direção ou ambas as direções estão ativadas no mesmo caso de carga, é utilizado o fator de sobrerresistência genérico, Ωo. Crie um caso de carga separado para aplicar os fatores individuais Ωo,x e Ωo,y.

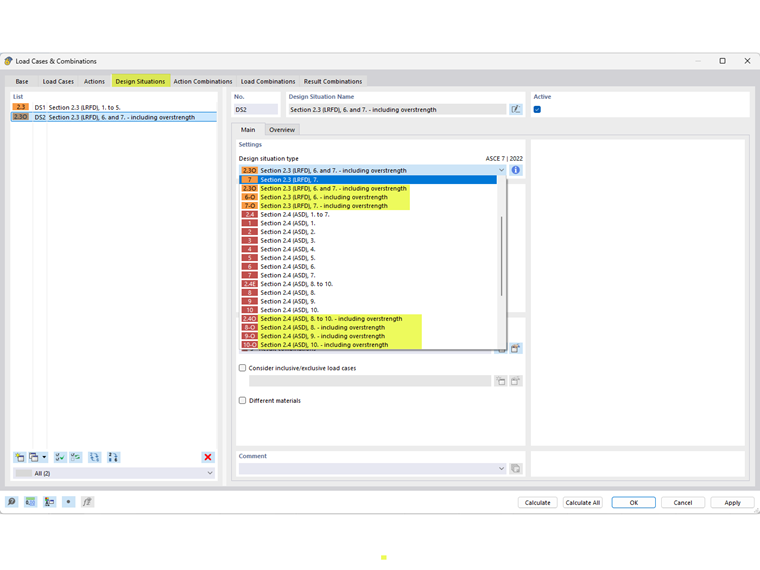

3) No separador Situações de dimensionamento, selecione o Tipo de situação de dimensionamento de sobrerresistência aplicável. Estão disponíveis os métodos LRFD e ASD (Figura 03)

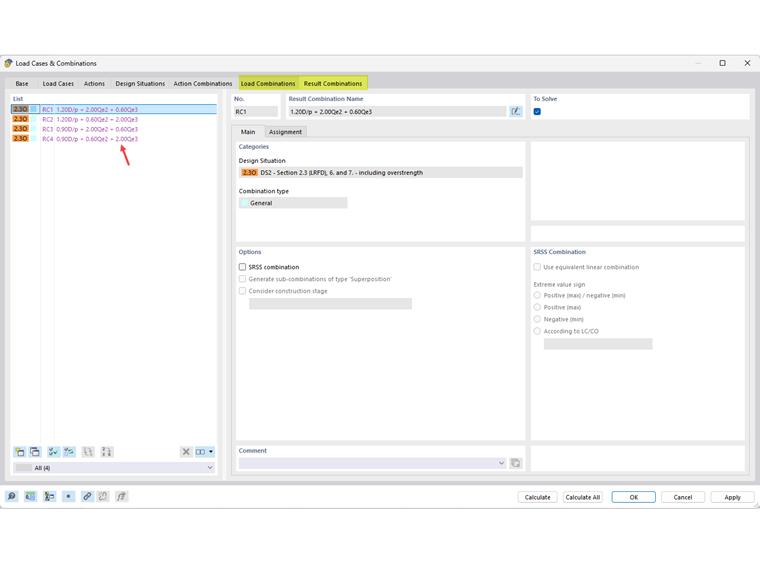

4) No separador Combinações de cargas ou Combinações de resultados , verifique se os coeficientes corretos foram aplicados. Clique em OK para sair (Figura 04)

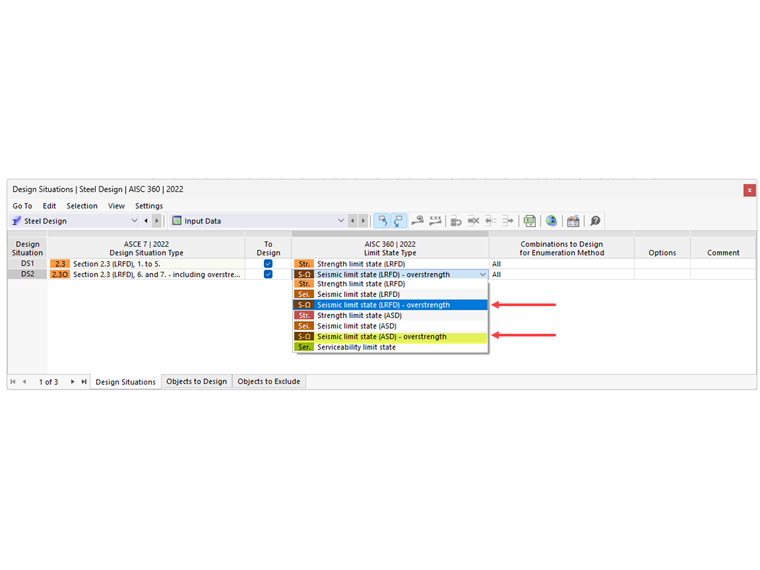

5) O último passo é atribuir o tipo de estado limite aplicável à situação de dimensionamento de sobrerresistência. Para barras sem configuração para sismos atribuída, selecione o "Estado limite de resistência" (LRFD ou ASD) como Tipo de estado limite.
Para barras com configuração para sismos atribuída, utilize "Estado limite sísmico – excesso de resistência" (LRFD ou ASD) (Figura 5)
