Stabilita konstrukce

Jak mohu provést stabilitní analýzu pro stanovení součinitele kritického zatížení v programu RFEM 6?

Odpověď:

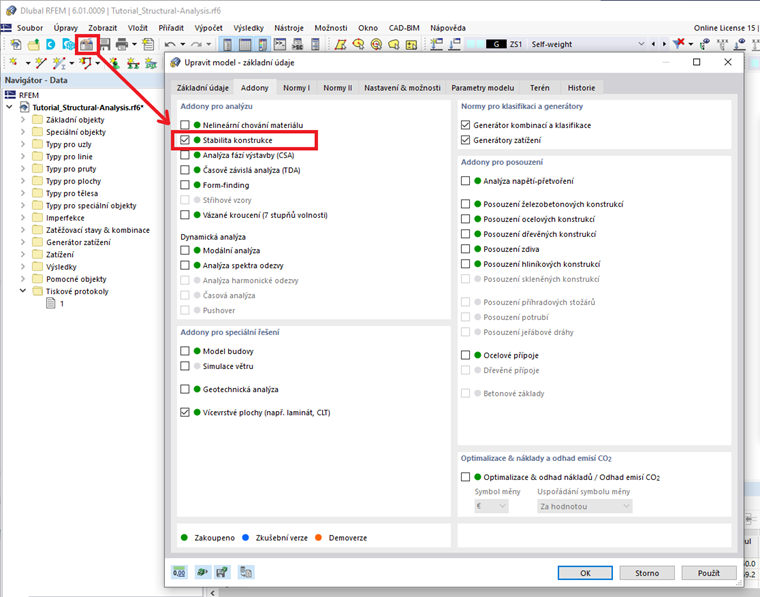

  1. Aktivujte addon Stabilita konstrukce v Základních údajích (obrázek 1)

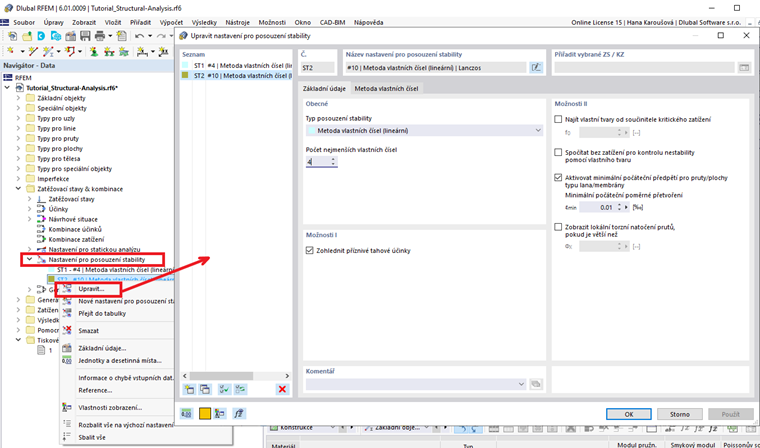

  2. Podle potřeby upravte Nastavení pro posouzení stability (obrázek 2)

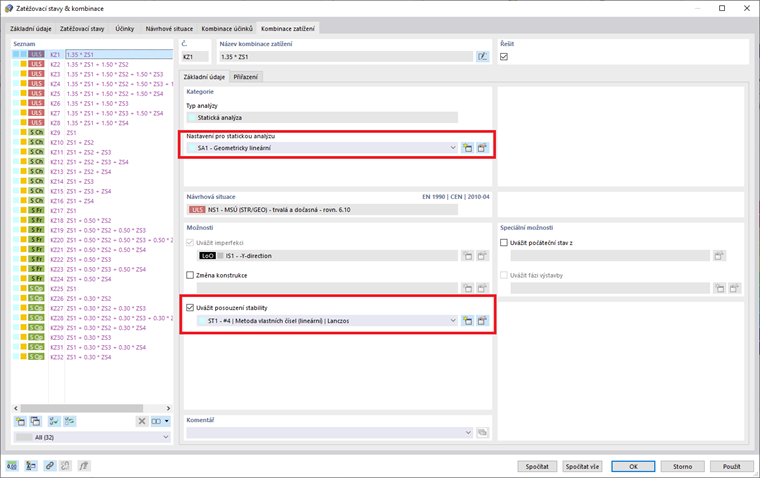

  3. V Zatěžovacích stavech & kombinacích aktivujte pro požadované zatěžovací stavy a kombinace volbu Uvážit posouzení stability. Pokud je konstrukce při analýze druhého řádu nestabilní, může být nutné přepnout na Geometricky lineární analýzu (obrázek 3)

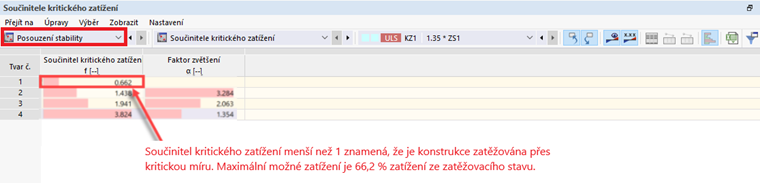

  4. 4) Po vyřešení vybraných kombinací zatížení se součinitele kritického zatížení zobrazí v tabulce Posouzení stability (obrázek 4)
FAQ | 005140
CS-US | Vlajka FAQ
FAQ 005140 | Jak mohu provést stabilitní analýzu pro stanovení součinitele kritického zatížení v programu RFEM 6?
FAQ 005140 | Jak mohu provést stabilitní analýzu pro stanovení součinitele kritického zatížení v programu RFEM 6?
Addon Stabilita konstrukce
FAQ 005140 | Jak mohu provést stabilitní analýzu pro stanovení součinitele kritického zatížení v programu RFEM 6?
Nastavení pro posouzení stability
FAQ 005140 | Jak mohu provést stabilitní analýzu pro stanovení součinitele kritického zatížení v programu RFEM 6?
Stabilitní analýza v kombinaci zatížení
FAQ 005140 | Jak mohu provést stabilitní analýzu pro stanovení součinitele kritického zatížení v programu RFEM 6?
Součinitel kritického zatížení
