Rozhraní k Halfen HDB 13.60

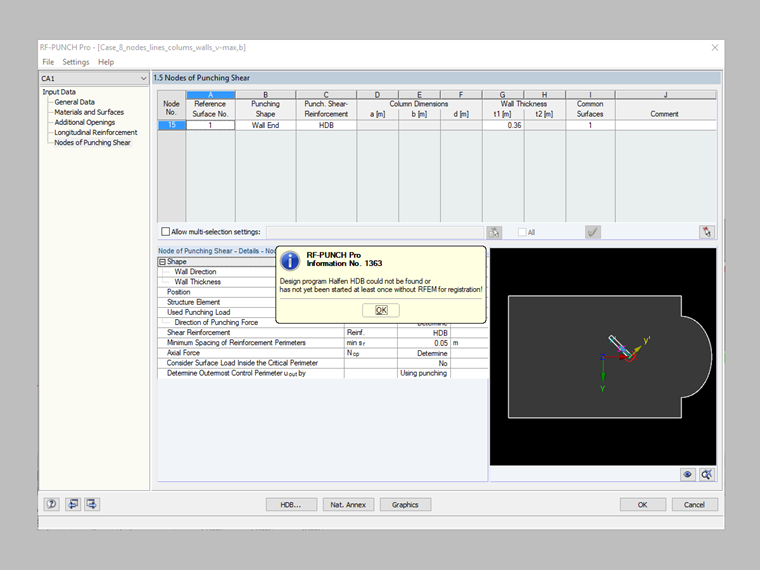

Nainstaloval jsem Halfen HDB 13.60 na svém PC. Zdá se, že tato verze již není s přídavným modulem RF-PUNCH Pro kompatibilní. Rozhraní nefunguje. Používám RFEM verzi 5.26.02.

Odpověď:

Verze 13.60 programu Halfen HDB byla vydána po vydání programu RFEM 5.26.02. Proto verze 13.60 programu Halfen HDB není kompatibilní s verzemi programu RFEM (do 5.26.02).

Nainstalujte si prosím novější verzi programu RFEM 5 (alespoň 5.27.01).
