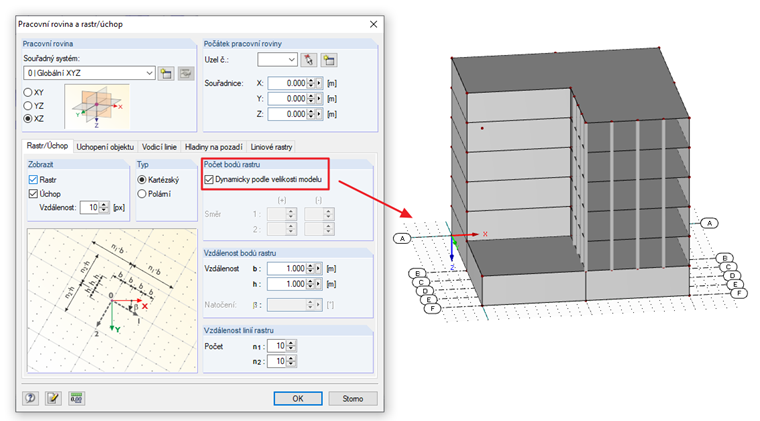

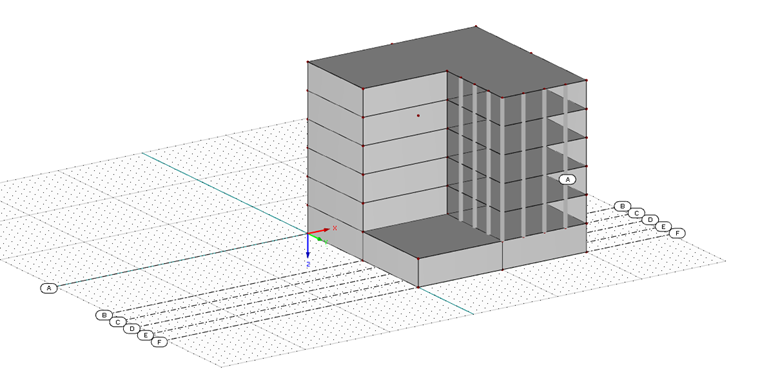

Standardně délka vodicích linií odpovídá celkové délce zobrazené oblasti rastru (viz Obrázek 1). Tuto délku je možné ovšem v programu snadno upravit také pomocí funkce "Pracovní rovina a rastr/úchop". Kromě toho lze rastr také snadno a automaticky přizpůsobit velikosti modelu. Odpovídajícím způsobem se změní také délky vodicích linií (viz Obrázek 2).
