问题
在 RF‑PUNCH Pro 中,我使用扇形模型来确定荷载增加系数 ß。 但是,由于面内力的奇异性,ß 值有时会设置得太高。 我该怎么办?
回复:
正确的是,有限元计算中的奇异性也会影响扇形模型确定荷载增加系数 ß 的结果。RFEM 模型中应用的平滑极差对 RF-PUNCH Pro 中的 ß 没有影响。

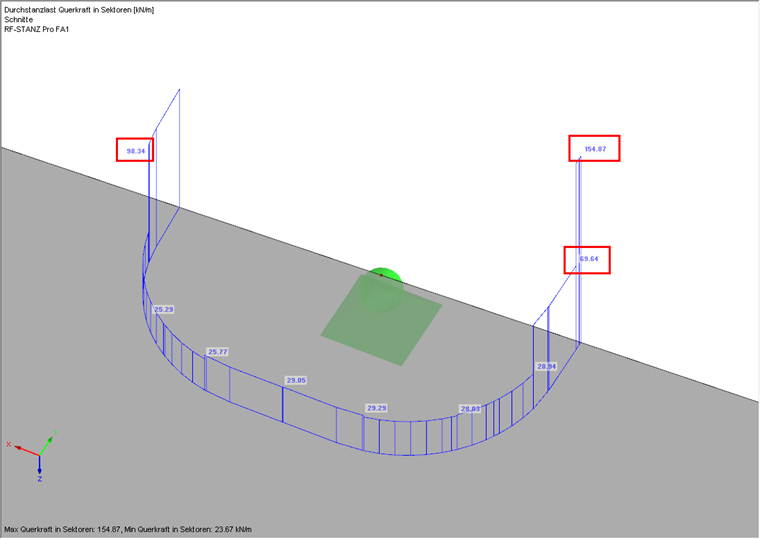

如果计算结果在临界控制周长受到奇异性的影响,则可以自己选择荷载增大系数 ß。 您可以在 RF‑PUNCH Pro 结果的结果导航器中显示“扇形剪力”(图 01)。 所有扇形的最大值用于确定 ß 系数。
在我们的知识库中您可以找到一篇关于荷载增大系数 ß 的文章。
然后,可以根据工程实际情况估算是否采用该值计算荷载增量系数。 如果没有,您可以评估扇形中的剪力分布(见图 01),并自己确定荷载增量系数 ß(所考虑扇形的平均值/整个控制周长的平均值)。

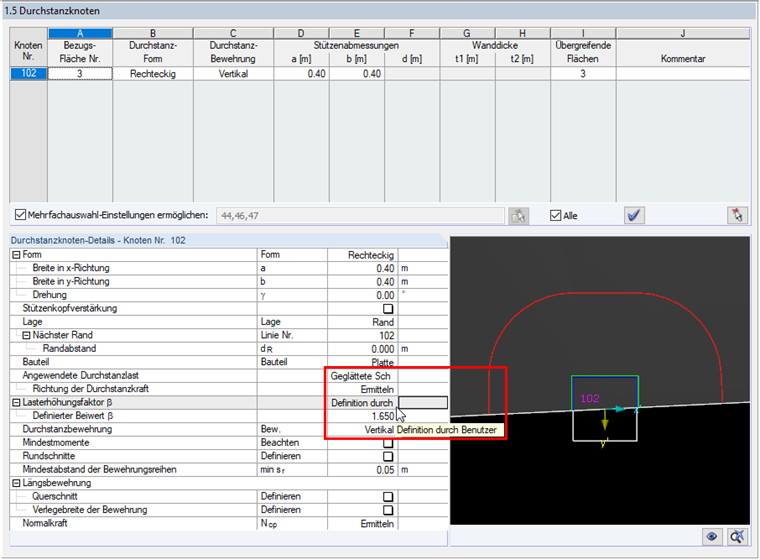

在 RF‑PUNCH Pro 的输入窗口“1.5 节点”中,可以直接指定荷载增加系数 ß。 见图 02。 因此,可以通过单独指定荷载增加系数 β 来避免出现奇异性。
以下内容很重要:
程序无法对此进行自动控制。 工程师必须始终对这些点进行单独检查和评估。
您有什么问题想问的吗?
