计算正交各向异性面的应力

为什么在正交各向异性面上收不到应力?


回复:

并不是每一种正交各向异性厚度类型都可以计算应力。

Für folgende orthotropen Steifigkeiten werden auch Spannungen berechnet:

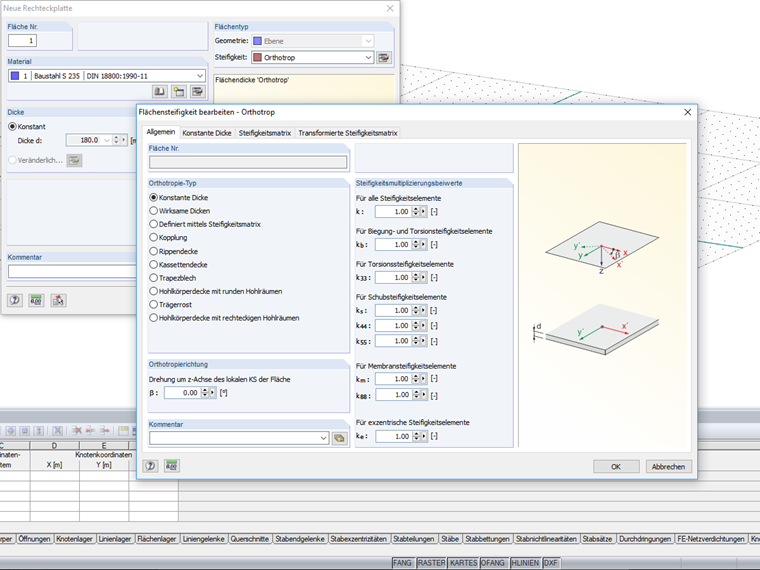

  • Steifigkeitstyp Orthotrop mit einer konstanten Dicke (Bild 1).

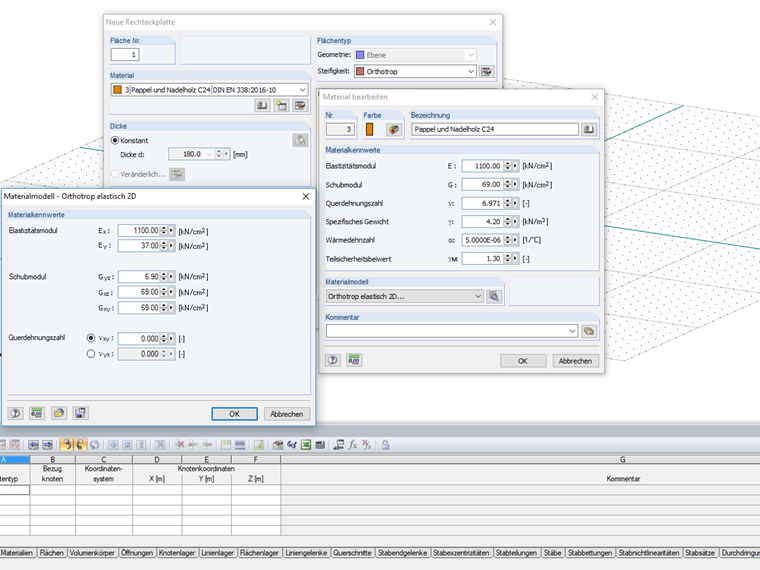

  • Materialmodell Orthotrop 2D mit einer konstanten Dicke (Bild 2).

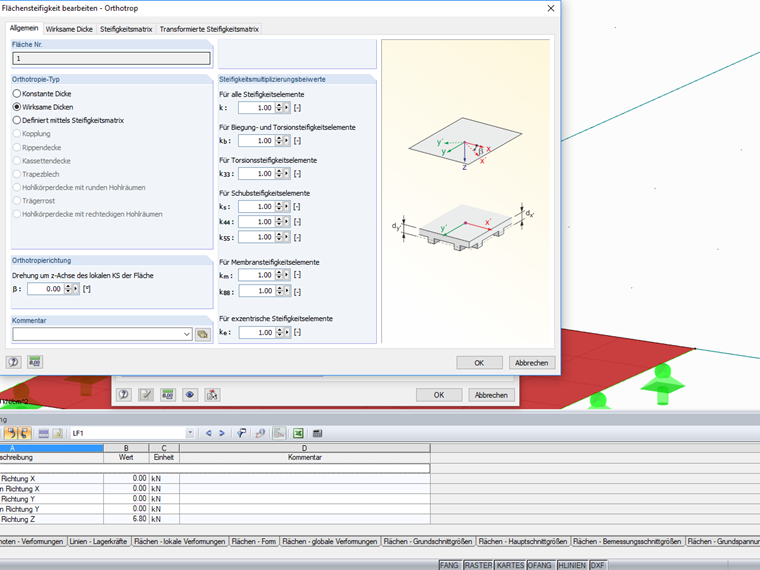

Für alle anderen orthotropen Flächentypen werden keine Spannungen berechnet. Für ein orthotropiemmodel mit unterschiedlichen Dicken in x und y-Richtung wäre die Darstellung der Spannungen für die X und y Richtung relativ aufwendig und wäre auch nicht nachvollziehbar (Bild 3).

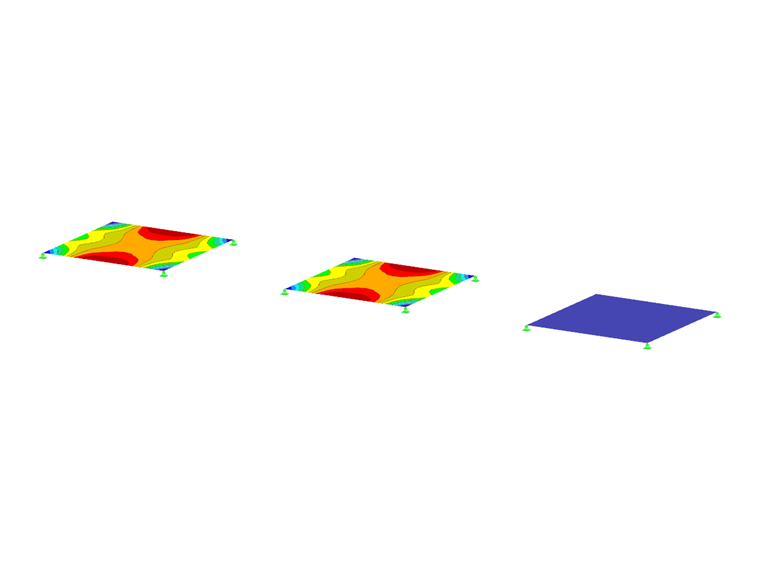

In der angehängten Datei sind die drei grundlegenden Steifigkeiten definiert.
