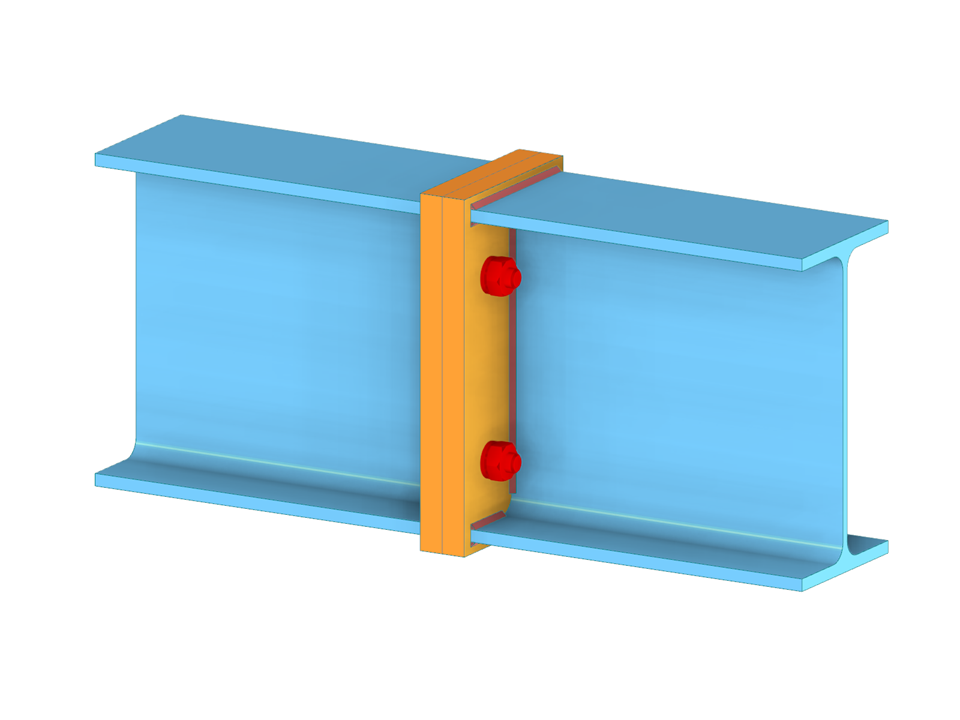

板对板类型的2个杆件连接模型。该连接是通过 RFEM 6 中的钢结构节点模块创建的。 该类型可以独立于结构模型单独设计。
模型用于
两个杆件的钢结构连接
节点数目: | 554 |
线的数目 | 436 |
杆件数目: | 272 |
面的数目: | 34 |
实体数目 | 0 |
荷载工况数目 | 4 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 0,043 t |
翘曲区域尺寸 | 0.850 x 0.290 x 0.155 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
![钢结构连接刚度对结构设计的影响](/zh/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
了解钢结构连接刚度在结构设计中至关重要。 Often, connections are treated as strictly pinned or rigid, but this can lead to uneconomical or even dangerous design checks. 探索 Dlubal 软件的 RFEM 模块和钢结构节点模块如何帮助验证连接刚度和弯矩承载力,从而确保更安全和更经济的设计验算。
![跑钢节点设计](/zh/webimage/030019/3272843/7_calculaiton.png?mw=512&hash=d4da9e78f2ced1add1ae39c3756578cd5568ddcd)
使用 RFEM 6 钢结构节点模块的优势在于,您可以使用有限元模型对钢结构节点进行分析,并且可以在后台完全自动进行建模。 可以通过手动定义构件或使用库中可用的模板来输入控制建模的钢结构节点组件。 后一种方法包含在之前的知识库文章“使用库定义钢结构节点组件”中。 关于钢结构节点设计参数的定义请参见知识库文章“在 RFEM 6 中设计钢结构节点”。
![编辑钢结构节点](/zh/webimage/030012/3272726/1._Steel_Joint.png?mw=512&hash=1dac5a5280780ec7f5c77fa1f5bda2f347d4c0ba)
在 RFEM 6 中可以通过大量预定义的组件轻松输入典型的连接情况。 在新的“钢结构节点”模块中,可以利用普遍使用的基本组件(板件、焊缝、辅助平面)来解决复杂的连接情况。 关于定义连接的方法,请参见之前的两篇知识库文章: “一种在 RFEM 6 中设计钢结构节点的新方法”和“使用库定义钢结构节点组件”。
![钢结构连接有限元模型](/zh/webimage/052000/4028239/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
本文将使用“首选独立的有限元网格”选项为不同的对象生成有限元网格,以及不使用该选项生成网格进行比较。
![功能 002669 | 钢结构节点预应力螺栓](/zh/webimage/043953/3610291/43953.png?mw=512&hash=a87ac47c25828001319b0659f8fb4cf43fad15c6)
在“钢结构节点”模块中,所有组件的计算中都可以考虑螺栓预应力。 可以通过在螺栓设置中的复选框很容易地激活预应力。这会影响应力-应变分析和刚度分析。
预应力螺栓是钢结构中使用的特殊螺栓,用于在连接的结构构件之间产生很大的夹紧力。 该夹紧力在结构构件之间产生摩擦,从而传递力。
功能
使用一定的扭矩紧固预应力螺栓,螺栓由此被拉伸并产生一个拉力。 该拉力会传递到连接的组件上,从而产生很大的夹紧力。 该夹紧力防止了连接松动,确保了可靠的力传递。
优势
- 高承载能力:预应力螺栓可以传递很大的力。
- 低变形:将连接变形降到最低。
- 疲劳强度:
- 易于安装:它们相对容易安装和拆卸。
用于下列结构的设计和计算
在 RFEM 中使用“钢结构节点”模块生成的有限元模型计算预应力螺栓。 计算时考虑了夹紧力、构件之间的摩擦力、螺栓的抗剪强度以及构件的承载能力。 梁的设计按照规范 DIN EN 1993-1-8(欧洲规范 3)或者美国规范 ANSI/AISC 360-16 进行。 生成的分析模型和结果可以作为单独的 RFEM 模型保存和使用。
![水平梁到柱的连接和配筋斜向连接](/zh/webimage/038245/3453179/Screenshot_02-01-2023_09.27.58.png?mw=512&hash=5fc4ff91ac66ed73b4011706f2a5c70880c18479)
复杂的水平梁到柱连接和配筋斜向连接
连接模型使用了大约 50 个组件。 该模型是根据实际建筑工程实例创建的。
