导入截面时点单元的显示问题

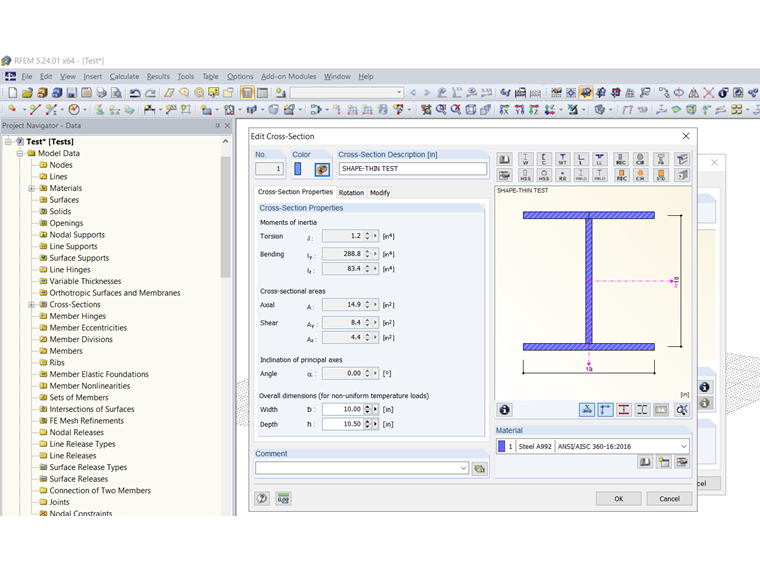

我在 SHAPE-THIN 中使用点单元对一个截面进行了建模。 Beim Import des Querschnitts in RSTAB/ RFEM werden diese Punktelemente aber nicht angezeigt. Woran liegt das?


回复:

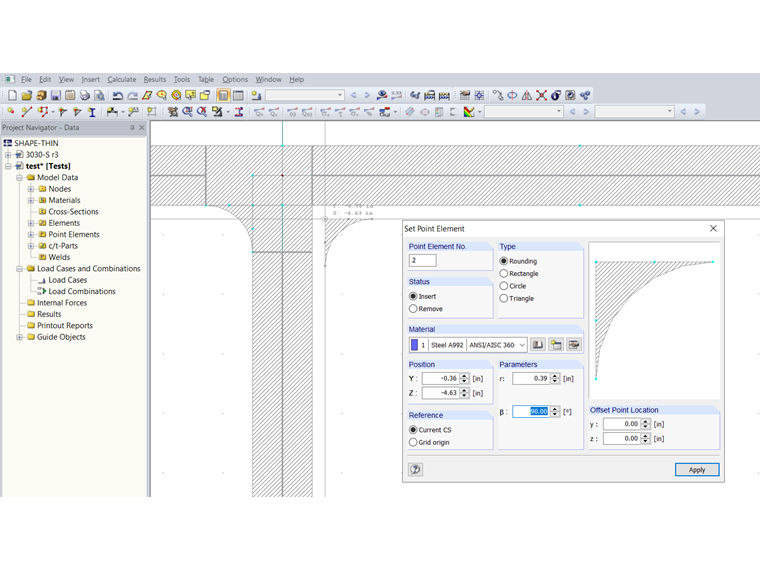

点单元(图01)是相对较小的对象,用于表示截面几何形状的不规则性。 Sie können als Ausrundung, Rechteck, Kreis oder Dreieck ergänzt oder auch von Elementflächen entfernt werden. Auf diese Weise lässt sich der Bereich des Punktelements für die Querschnittswerte zusätzlich berücksichtigen bzw. ausschließen.

Punktelemente haben keine Spannungspunkte, so dass an Punktelementen keine Spannungen ermittelt werden. Die Punktelemente sind für die Auswertung in den Zusatzmodulen daher nicht relevant und werden grafisch nicht ausgegeben.

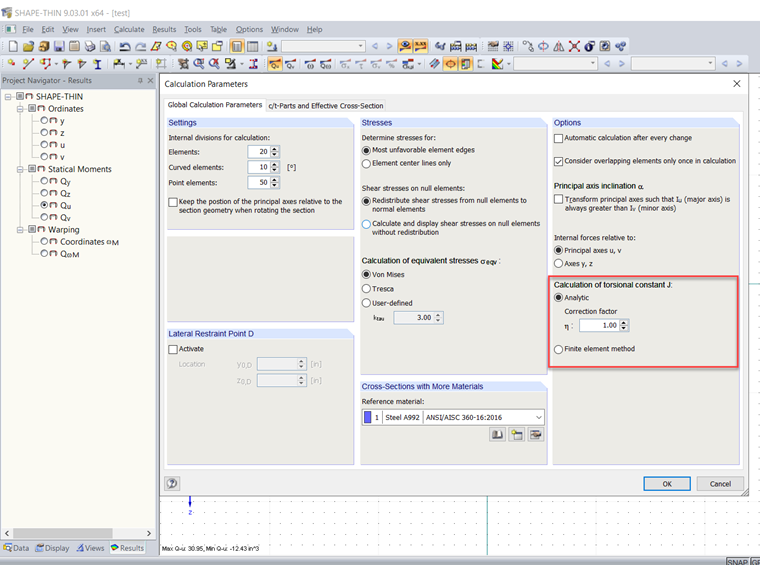

Die Punktelemente werden jedoch in den Querschnittswerten berücksichtigt. Ausnahme bildet das Torsionsträgheitsmoment, bei dem in der Standardeinstellung von DUENQ die Punktelemente unberücksichtigt sind. Dies kann in DUENQ jedoch im Dialog Berechnungsparameter über einen Korrekturbeiwert kompensiert werden. Alternativ ist die Berechnung des Torsionsträgheitsmoments mit der FE-Methode möglich, bei der auch die Wirkung von Punktelementen erfasst wird (Bild 3).
