Проблемы с отображением точечных элементов при импорте сечения

Я смоделировал в программе SHAPE‑THIN сечение с точечными элементами, Beim Import des Querschnitts in RSTAB/ RFEM werden diese Punktelemente aber nicht angezeigt. Почему это так?

Ответ:

Точечные элементы (Рисунок 01) представляют собой относительно небольшие объекты, используемые для представления неровностей в геометрии сечения. Их можно добавить в виде скругления, прямоугольника, окружности или треугольника, либо удалить с поверхности элемента. Auf diese Weise lässt sich der Bereich des Punktelements für die Querschnittswerte zusätzlich berücksichtigen bzw. ausschließen.

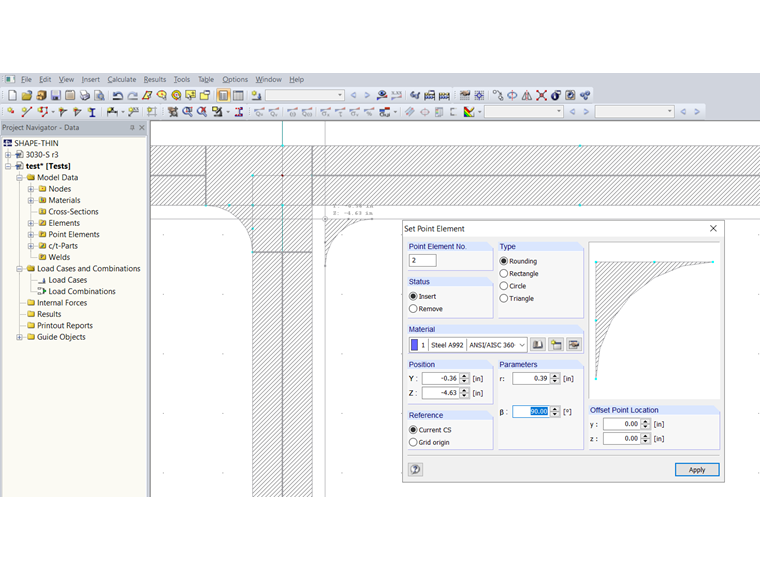

Сечение в программе SHAPE-THIN с точечными элементами (выделено красным)
1 Сечение в программе SHAPE-THIN с точечными элементами (выделено красным)

Punktelemente haben keine Spannungspunkte, so dass an Punktelementen keine Spannungen ermittelt werden. Die Punktelemente sind für die Auswertung in den Zusatzmodulen daher nicht relevant und werden grafisch nicht ausgegeben.

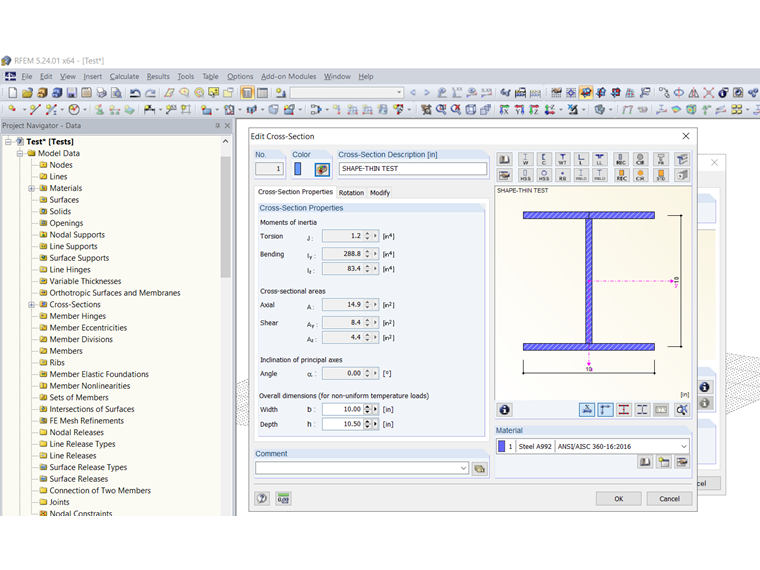

Импортированное сечение SHAPE-THIN в RFEM/RSTAB
2 Импортированное сечение SHAPE-THIN в RFEM/RSTAB

Die Punktelemente werden jedoch in den Querschnittswerten berücksichtigt. Ausnahme bildet das Torsionsträgheitsmoment, bei dem in der Standardeinstellung von DUENQ die Punktelemente unberücksichtigt sind. Dies kann in DUENQ jedoch im Dialog Berechnungsparameter über einen Korrekturbeiwert kompensiert werden. Alternativ ist die Berechnung des Torsionsträgheitsmoments mit der FE-Methode möglich, bei der auch die Wirkung von Punktelementen erfasst wird (Bild 3).

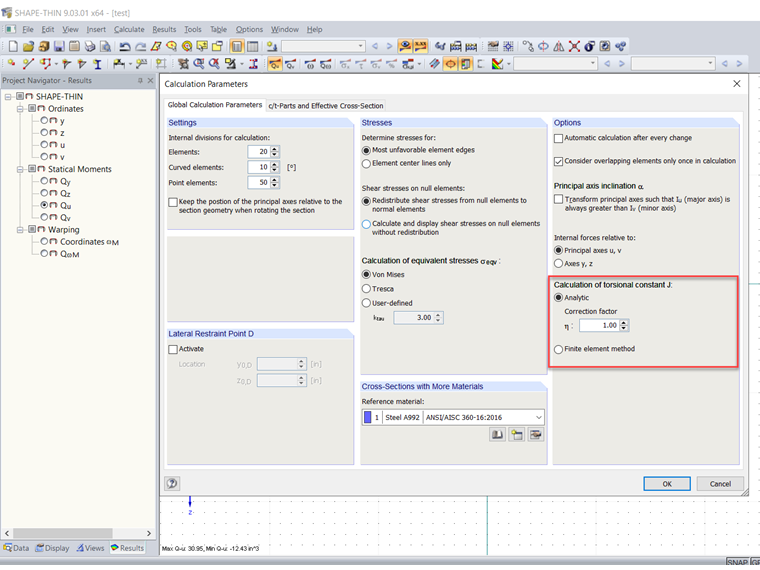

Параметры расчета
3 Параметры расчета
