EN 1993-1-3 对冷弯薄壁型钢构件的设计验算进行了规定。 冷弯截面的典型形状有 U 形、C 形、Z 形、帽形 或 sigma 形。 它们是由薄钢带或钢板通过辊轧或冲压弯折而成。 在进行承载能力极限状态设计时,还必须确保在局部荷载作用下不会出现截面腹板承压折曲或局部屈曲。 承压折曲或局部屈曲可能是由翼缘传至腹板的局部荷载或支座处的支座反力引起的。 欧洲规范 EN 1993-1-3 中第 6.1.7 节中详细说明了如何计算局部荷载作用下腹板的承载力 Rw,Rd。

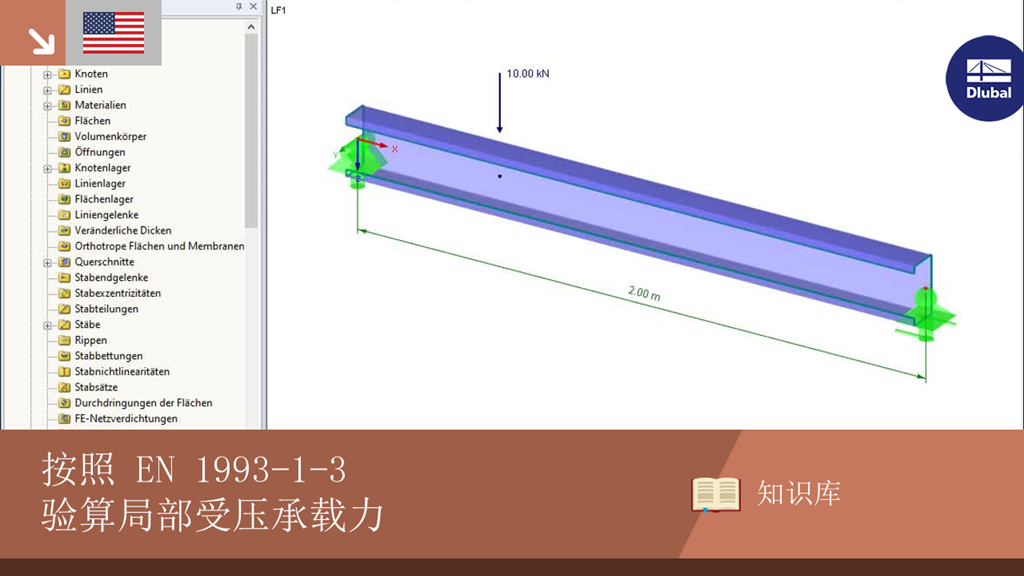

知识库 001628 | 按照 EN 1993-1-3 验算局部受压承载力
您有什么问题想问的吗?
EN 1993-1-3 对冷弯薄壁型钢构件的设计验算进行了规定。 冷弯截面的典型形状有 U 形、C 形、Z 形、帽形 或 sigma 形。 它们是由薄钢带或钢板通过辊轧或冲压弯折而成。 在进行承载能力极限状态设计时,还必须确保在局部荷载作用下不会出现截面腹板承压折曲或局部屈曲。 承压折曲或局部屈曲可能是由翼缘传至腹板的局部荷载或支座处的支座反力引起的。 欧洲规范 EN 1993-1-3 中第 6.1.7 节中详细说明了如何计算局部荷载作用下腹板的承载力 Rw,Rd。
