问题

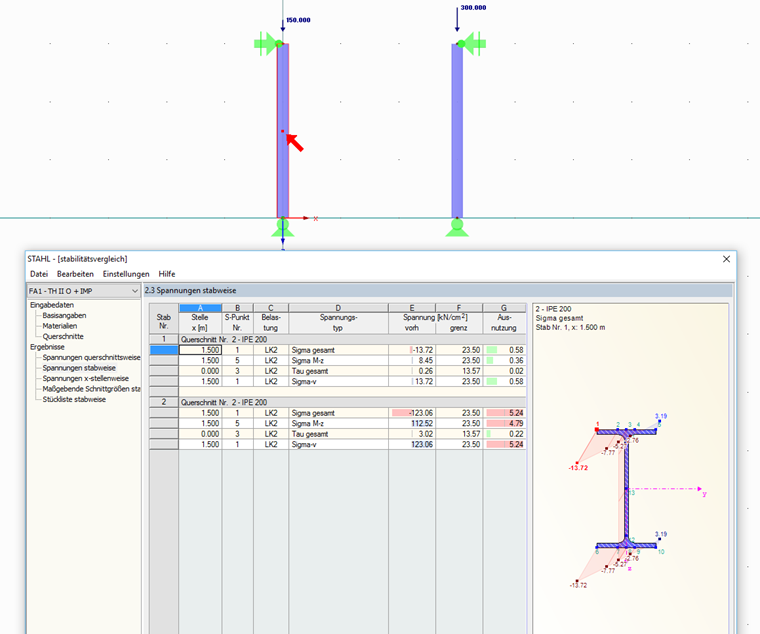

我将根据等效杆件法的受弯屈曲设计以及根据线性静力分析的内力与根据二阶分析的应力计算(包括缺陷)进行比较。 差异非常大。 原因是什么?
回复:
缺陷的影响随着轴力的增加而显着增加,并且在二阶分析的情况下呈指数增加,而在杆件等效设计的情况下,缺陷的影响仅相对于轴力线性增加。 因此,对于较大或较小的设计利用率,通常线性静力分析与采用应力二阶分析得到的设计利用率之间存在较大差异。
您有什么问题想问的吗?
