Pregunta

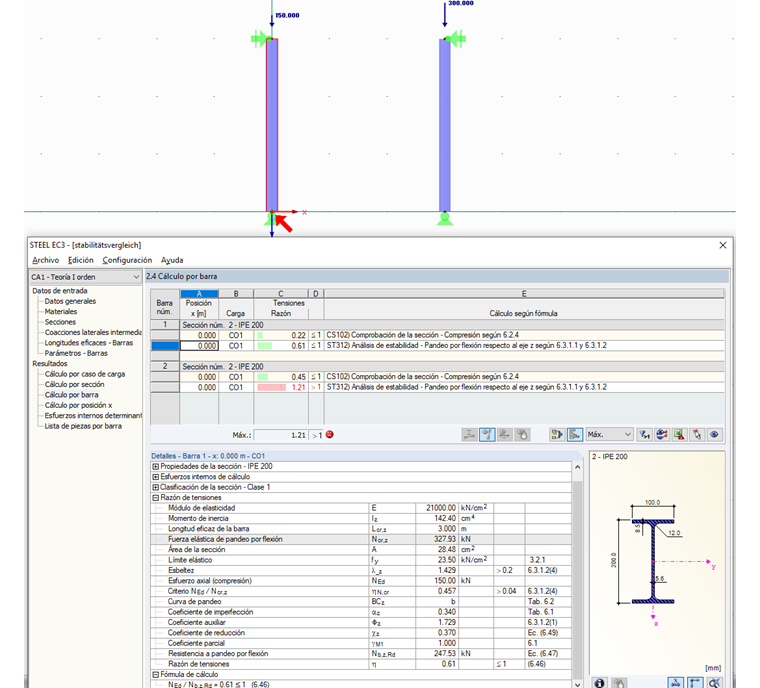

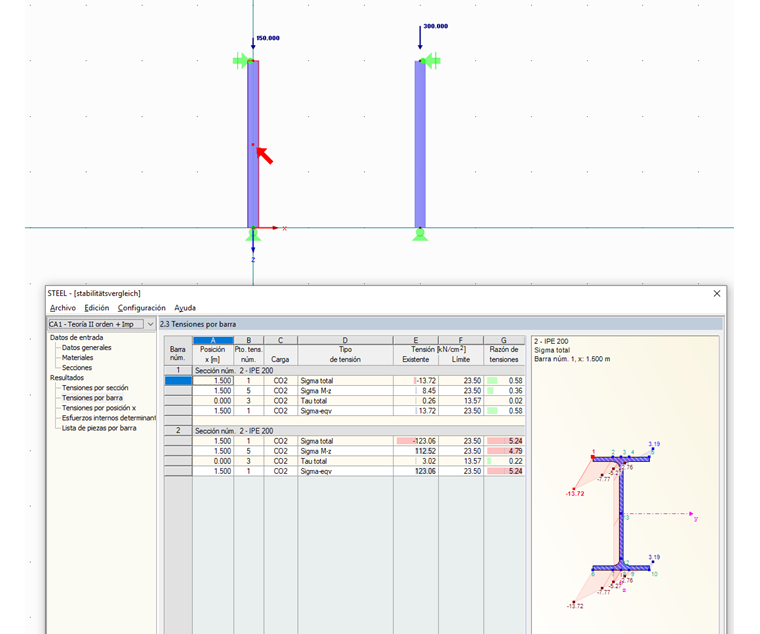

Comparo el cálculo de pandeo por flexión según el método de la barra equivalente y los esfuerzos internos según el análisis estático lineal con el cálculo de tensiones según el análisis de segundo orden incluyendo las imperfecciones. Las diferencias son muy grandes. ¿Cuál puede ser el motivo?
Respuesta:
Mientras que la influencia de la imperfección aumenta significativamente con el aumento de la fuerza axial y la relación aumenta exponencialmente en el caso del análisis de segundo orden, la influencia de la imperfección solo aumenta linealmente en relación con la fuerza axial en el caso del cálculo de la barra equivalente. Por lo tanto, suele haber una mayor diferencia entre las razones de cálculo según el análisis estático lineal utilizando el método de la barra equivalente y el análisis de segundo orden utilizando el análisis de tensiones para los sistemas estructurales con una relación de cálculo muy alta o muy baja.
