Расчет холоднокатанных стальных изделий руководствуется указаниями из нормы EN 1993-1-3. Типовыми сечениями холодногнутых профилей являются U, C и Z-образные профили, а также цилиндрические профили и сигма-профили. Данные профили изготавливают из тонкостенного листового металла посредством роликового профилирования или гибки. При расчете на предельное состояние по несущей способности необходимо, кроме прочего, обеспечить, чтобы местное действие нагрузки не привело к смятию, нарушению целостности или местному изгибу стенки профиля. Данные воздействия могут быть вызваны как местными поперечными силами, передаваемыми от полки к стенке, так и опорными реакциями в точках опирания. В разделе 6.1.7 нормы EN 1993-1-3 подробно установлено, каким образом можно при местном действии нагрузки определить сопротивление стенки Rw,Rd.

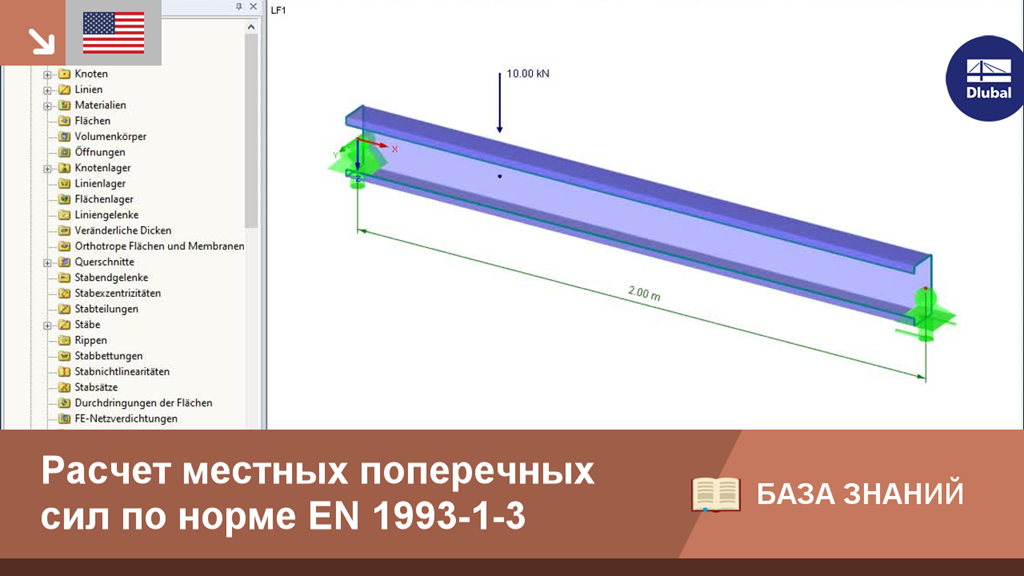

КБ 001628 | Расчет местных поперечных сил по норме EN 1993-1-3
У вас есть какие-нибудь вопросы?
Расчет холоднокатанных стальных изделий руководствуется указаниями из нормы EN 1993-1-3. Типовыми сечениями холодногнутых профилей являются U, C и Z-образные профили, а также цилиндрические профили и сигма-профили. Данные профили изготавливают из тонкостенного листового металла посредством роликового профилирования или гибки. При расчете на предельное состояние по несущей способности необходимо, кроме прочего, обеспечить, чтобы местное действие нагрузки не привело к смятию, нарушению целостности или местному изгибу стенки профиля. Данные воздействия могут быть вызваны как местными поперечными силами, передаваемыми от полки к стенке, так и опорными реакциями в точках опирания. В разделе 6.1.7 нормы EN 1993-1-3 подробно установлено, как можно определить сопротивление стенки Rw,Rd при местном действии нагрузки.
Плоская балка - это экономичный выбор для строительства длинных пролетов. Двутавровые стальные профлисты обычно имеют глубокую стенку для максимального увеличения несущей способности на сдвиг и разделения полок, и в то же время тонкую стенку для минимизации собственного веса. Из-за большого отношения высоты к толщине (h/tw ) могут потребоваться поперечные элементы жесткости для усиления тонкой стенки.
Понимание жесткости стальных соединений имеет решающее значение в проектировании конструкций. Часто соединения рассматриваются как шарнирные или жесткие, но это может привести к неэкономичным или даже опасным расчетам. Узнайте, как программа RFEM от Dlubal Software и аддон Стальные соединения помогают проверять жесткость соединений и сопротивление моменту, обеспечивая тем самым более безопасные и экономичные расчеты.
В аддоне Расчёт стальных конструкций для RFEM 6 доступны три типа рам (обычные, промежуточные и специальные). Результат сейсмического расчета по AISC 341-22 подразделяется на две части: требования к стержням и требования к соединениям.
- Многочисленные типы компонентов, такие как фундаментные и торцевые пластины, уголки стенок, ребристые плиты, косынки, элементы жесткости, вуты или ребра, для простого ввода типовых соединений
- Универсальность применения основных компонентов (например, пластин, сварных швов, болтов, вспомогательных плоскостей) для моделирования сложных соединений
- Графическое отображение геометрии соединения с динамическим обновлением во время ввода
- Широкий выбор форм сечений: Двутавры, швеллеры, уголки, тавры, пустотелые профили, составные профили и тонкостенные профили
- База данных в Центре Dlubal с большим количеством подключений к шаблонам на стороне программы, включая пользовательские шаблоны
- Автоматическая коррекция геометрии соединения на основе относительного расположения компонентов друг к другу – даже в случае последующего изменения конструктивных элементов
В предельной конфигурации для расчёта стальных соединений у вас есть возможность изменить предельную пластическую деформацию для швов.
Компонент «Опорная плита» позволяет рассчитывать соединения опорной плиты с помощью забетонированных анкеров. В этом случае рассчитываются пластины, швы, анкеровки и взаимодействие стали с бетоном.
В диалоговом окне «Изменить сечение» можно изобразить формы потери устойчивости для метода конечных полос (FSM) в виде трёхмерной графики.
