遗憾的是,在RFEM中找不到关于如何设计可拆卸基础的信息。 这是不可能的吗? 该替代方案将如何?
答案:
条形基础的设计目前还没有附加的RFEM模块。 RF-FOUNDATION PRO只能设计位于节点支座上的独立基础。

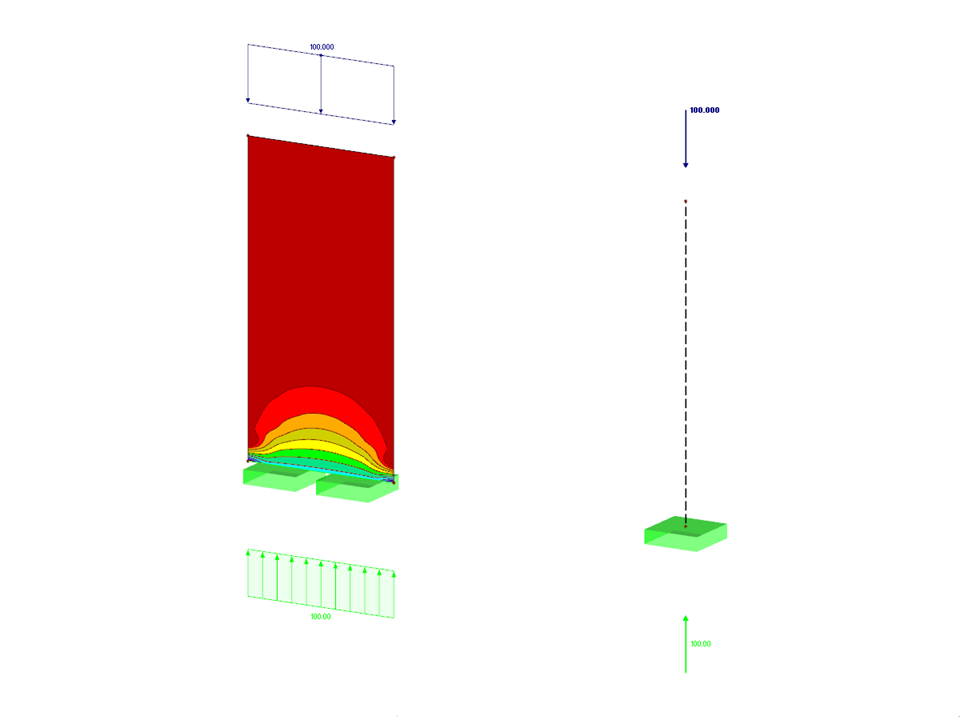

在大多数情况下模型中使用线支座,那么其基础上还要设计基础。 作为解决方案,您可以创建一个等效的模型,并在短杆件(例如,杆件,因为上没有附加的自荷载)中施加“ 1m钢带”的支座反力。 由此在该1m墙板的节点支座处得出支座反力(见图01)。
然后对于这些节点支座反力在RF-FOUNDATION Pro中按照EN 1997‑1进行独立基础的验算,同时将“条形基础”定义为1m宽的板基础。
另一种方法是用带弹性基础的钢筋混凝土板代替线支座。 然后在RF-CONCRETE Surfaces中设计可代表条形基础的板。 但是,必须使用RFEM-计算结果(例如接触应力σz的计算值)手动计算静平衡,土压应力等。
您可以在我们的知识库的技术文章中找到更多关于RF- FOUNDATION Pro中独立基础的设计信息。
条形基础的等效模型
节点数目: | 6 |
线的数目 | 5 |
杆件数目: | 1 |
面的数目: | 1 |
实体数目 | 0 |
荷载工况数目 | 1 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 0,900 t |
翘曲区域尺寸 | 3.000 x 2.000 x 0.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
