Bohužel nemohu najít žádné informace o posouzení základového pásu v programu RFEM. Není to možné? Jaká by byla alternativní možnost?
Odpověď:
V současnosti neexistuje žádný přídavný modul RFEM pro posouzení základů pásů. RF-FOUNDATION PRO může navrhovat pouze nezávislé základy uspořádané na uzlových podporách.
Ve většině případů se v modelu používají liniové podpory, pro které by se pak měly navrhnout patkové pásy. Jako řešení by bylo možné vytvořit ekvivalentní model a použít rozhodující podporové síly pro "1m pás" jako zatížení na krátký prut (například tuhý prut , protože zde není žádné další vlastní zatížení). Tímto způsobem získáte podporové síly na uzlové podpoře pro tento 1m pás stěny (viz Obrázek 01).
Pro tyto uzlové podporové síly pak můžete v přídavném modulu RF -FOUNDATION Pro provést posouzení nezávislého podloží podle EN 1997-1 a definovat „pásový základ“ jako 1 m široký základový deskový základ.
Jiným způsobem by bylo nahradit liniovou podporu železobetonovou deskou s pružným základem. Poté můžete v modulu RF -CONCRETE Surfaces navrhnout desku, která představuje základ pásu. Posouzení statické rovnováhy, napětí v tlaku v půdě atd. Je však třeba provést ručně pomocí výsledků programu RFEM (například vyhodnocení kontaktních napětí σz).
Další informace o posouzení nezávislých základů v modulu RF -FOUNDATION Pro (viz odkazy ) najdete v odborném článku v naší databázi znalostí.
Model použitý v

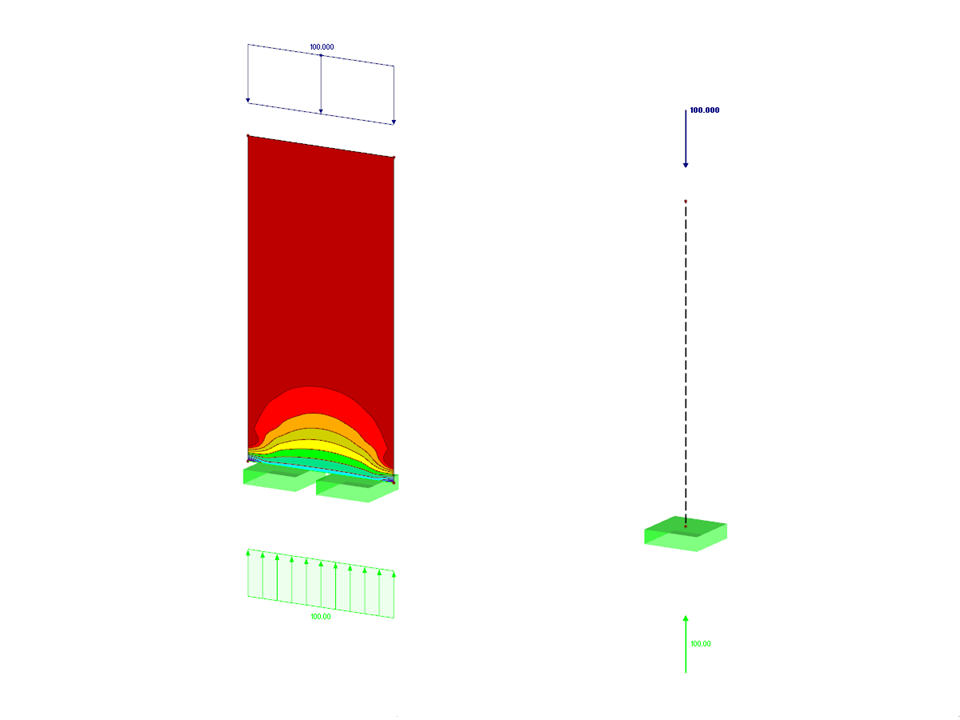

Ekvivalentní model pásových základů
| Počet uzlů | 6 |
| Počet linií | 5 |
| Počet prutů | 1 |
| Počet ploch | 1 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,900 t |
| Rozměry (metrické) | 3,000 x 2,000 x 0,000 m |
| Rozměry (imperiální) | 9.84 x 6.56 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
