Niestety nie mogę znaleźć żadnych informacji o tym, jak zaprojektować ławę fundamentową w programie RFEM. Czy to niemożliwe? Jaka byłaby alternatywna opcja?
Odpowiedź:
Obecnie nie istnieje moduł dodatkowy do wymiarowania ław fundamentowych dla programu RFEM. RF-FOUNDATION PRO może wymiarować tylko niezależne fundamenty ustawione na podporach węzłowych.

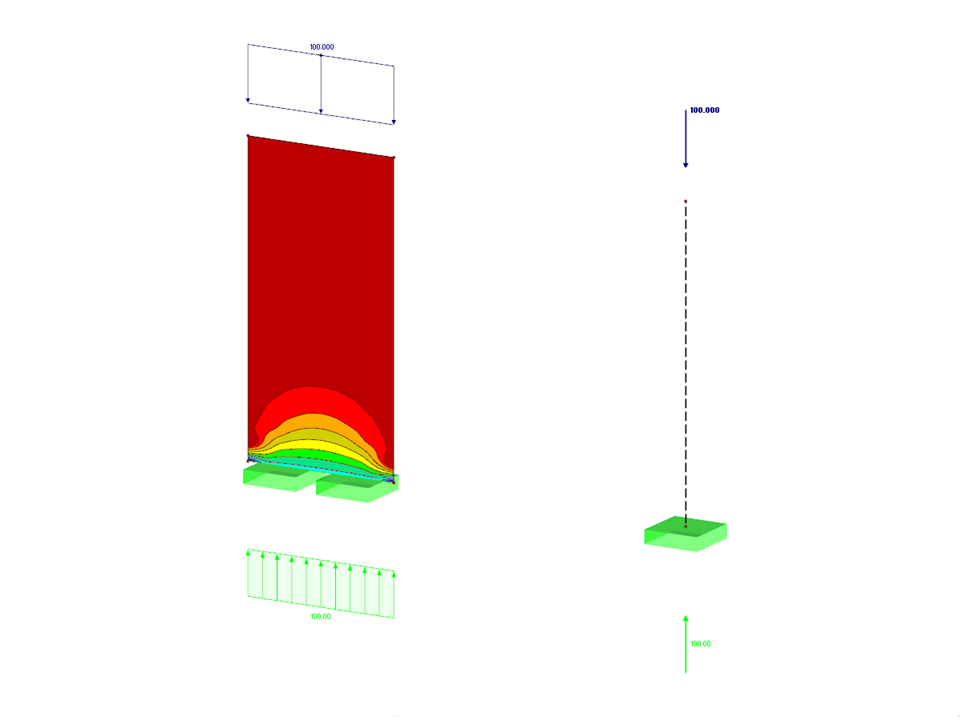

W większości przypadków w modelu stosowane są podpory liniowe, dla których należy wówczas zaprojektować ławy fundamentowe. Rozwiązaniem może być utworzenie modelu zastępczego i zastosowanie głównych sił podporowych wynikających z „pasma 1 m” jako obciążenia na krótkim pręcie (na przykład na pręcie sztywnym , ponieważ nie występuje dodatkowe obciążenie własne). W ten sposób uzyskuje się siły podporowe na podporze węzłowej dla tego 1 -metrowego pasa ściany (patrz rysunek 01).
Dla tych węzłowych sił podporowych można następnie przeprowadzić obliczenia niezależnego fundamentu zgodnie z EN 1997-1 w RF -FOUNDATION Pro, definiując „fundament pasowy” jako fundament płytowy o szerokości 1 m.
Innym sposobem byłoby zastąpienie podpory liniowej płytą żelbetową na podłożu sprężystym. Następnie w RF ‑ CONCRETE Surfaces można było zaprojektować płytę, która reprezentuje podłoże taśmowe. Jednak obliczenie stanu równowagi statycznej, naprężeń parcia gruntu itd. Należy przeprowadzić ręcznie, korzystając z wyników programu RFEM (na przykład ocena naprężeń kontaktowych σz).
Więcej informacji na temat wymiarowania niezależnych fundamentów można znaleźć w RF ‑ FOUNDATION Pro (patrz Linki ) w artykule technicznym w naszej Bazie informacji.
Równoważny model fundamentów z listew
Liczba węzłów | 6 |
Liczba linii | 5 |
Liczba prętów | 1 |
Liczba powierzchni | 1 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,900 t |
Wymiary (metryczne) | 3,000 x 2,000 x 0,000 m |
Wymiary (imperialne) | 9.84 x 6.56 x 0 feet |
