Sfortunatamente, non riesco a trovare alcuna informazione su come progettare una fondazione a strisce in RFEM. Non è possibile? Quale sarebbe l'opzione alternativa?
Risposta:
Attualmente, non esiste un modulo aggiuntivo RFEM per la progettazione di fondazioni a nastro. RF-FOUNDATION PRO può progettare solo fondazioni indipendenti disposte su vincoli nodali.

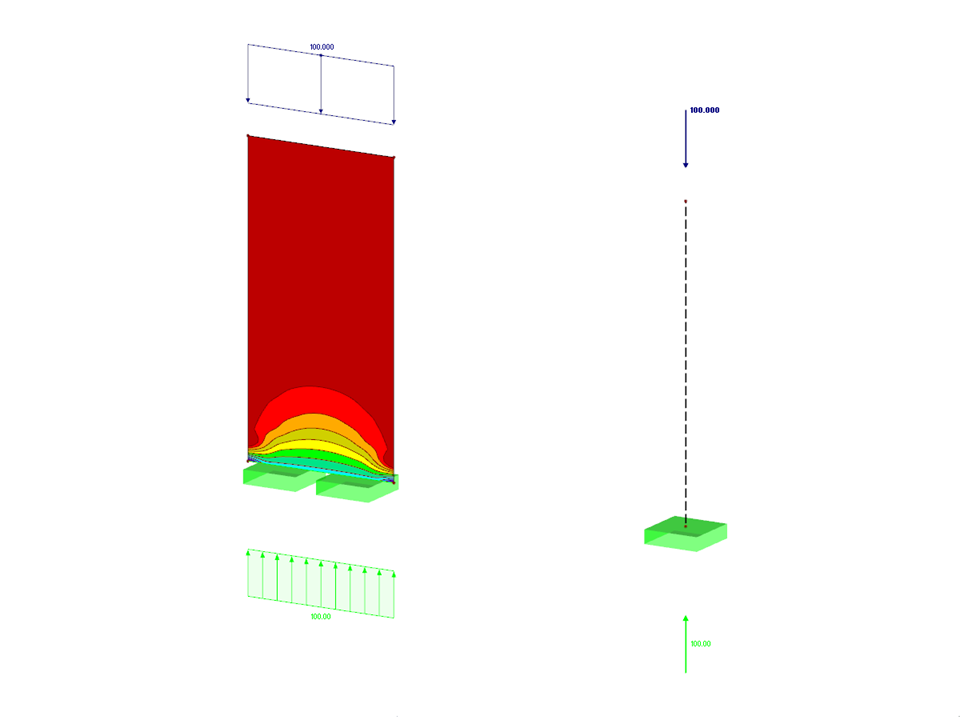

Nella maggior parte dei casi, nel modello vengono utilizzati i vincoli esterni delle linee, per i quali è necessario progettare le travi di fondazione. Come soluzione, è possibile creare un modello equivalente e applicare le forze di supporto disciplinano risultanti per una "striscia 1m" come un carico su un corto elemento (ad esempio, elemento rigido , poiché non v'è carico nocivo addizionale). In questo modo, si ottengono le forze del vincolo su un vincolo nodale per questa fascia di 1 m di parete (vedi figura 01).
Per queste forze vincolari nodali, è possibile eseguire un progetto di fondazione indipendente secondo EN 1997-1 in RF ‑ FOUNDATION Pro, definendo la "fondazione a nastro" come una fondazione in piastra larga 1 m.
Un altro modo sarebbe quello di sostituire il supporto della linea con una soletta in cemento armato con fondazione elastica. Quindi, è possibile progettare la piastra, che rappresenta la fondazione della fascia, in RF ‑ CONCRETE Surfaces. Tuttavia, il progetto dell'equilibrio statico, delle tensioni di pressione del terreno e così via, deve essere quindi eseguito manualmente utilizzando i risultati di RFEM (ad esempio, la valutazione delle tensioni di contatto σz).
È possibile trovare ulteriori informazioni sulla progettazione di fondazioni indipendenti in RF ‑ FOUNDATION Pro (vedere i collegamenti ) nell'articolo tecnico nella nostra Knowledge Base.
Modello equivalente di fondazioni a nastro
