Я не могу найти никакой информации о том, как в программе RFEM рассчитать ленточный фундамент. Есть ли вообще в программе такая возможность? А если нет, есть ли для этого какой-то альтернативный вариант?
Ответ:
В настоящее время в программе RFEM нет дополнительного модуля для расчета ленточного фундамента. RF-FOUNDATION PRO может рассчитывать только независимые фундаменты, расположенные на узловых опорах.

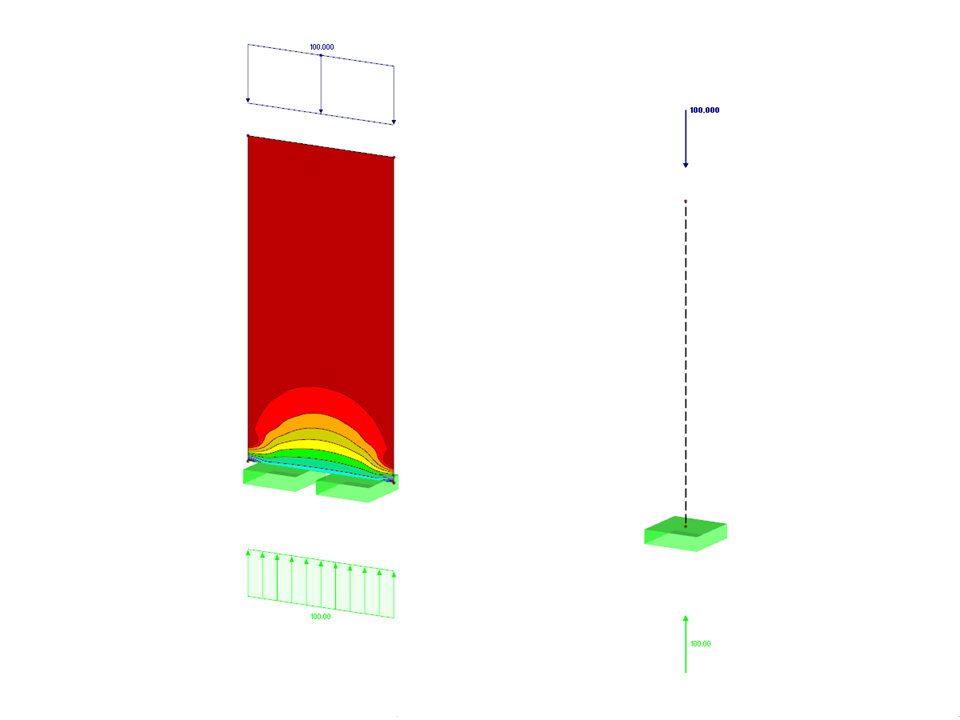

В большинстве случаев в модели используются линейные опоры, для которых затем требуется рассчитать ленточные фундаменты. В качестве решения можно создать эквивалентную модель и применить определяющие опорные силы, возникающие для «полосы длиной 1 м», в качестве нагрузки на короткий стержень (например, жесткий стержень , поскольку нет дополнительной постоянной нагрузки). Таким образом, вы получите опорные силы на узловой опоре для данной 1 -метровой полосы стены (см. Рисунок 01).
Для этих узловых опорных реакций потом можно в модуле RF‑FOUNDATION Pro выполнить расчет отдельностоящего фундамента по норме EN 1997‑1, задав в качестве «ленточного фундамента» пластинчатый фундамент шириной 1 м.
Другой способ - это заменить линейную опору железобетонной плитой с упругим основанием. Затем можно эту плиту рассчитать в модуле RF-CONCRETE Surfaces. Она в принципе и будет представлять собой ленточный фундамент. Тем не менее в обоих случаях нужно, чтобы расчет статического равновесия, давления грунта и т.д. выполнялся вручную с использованием результатов из программы RFEM (например, оценка контактных напряжений σz).
Более подробная информация о расчете отдельностоящих фундаментов в модуле RF -FOUNDATION Pro затем находится в соответствущей технической статье в нашей Базе знаний (см. Ссылки).
Эквивалентная модель ленточного фундамента
Количество узлов | 6 |
Количество линий | 5 |
Количество стержней | 1 |
Количество поверхностей | 1 |
Количество тел | 0 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,900 t |
Размеры (метрические) | 3,000 x 2,000 x 0,000 m |
Размеры (имперские) | 9.84 x 6.56 x 0 feet |
