切面

“截面”表格和导航器的'应力-应变分析'类别中列出了模型中所有可用的截面及其材料。 截面类型中设置的参数仅供参考。

应力-应变分析的“截面”表格

从分析中删除截面

对于所有有效截面，您可以通过取消选择'分析'复选框，将所有分配了这种材料的杆件从应力-应变分析中排除。 因此，杆件在表 {% 查看要分析的对象 - 应力 ]] 和表 {%！002466 要分析的对象 - 应力范围]] 中的'无效/停用'并从分析中删除。

使用其他截面进行分析

如果您想在应力分析中使用与 RFEM 计算不同的截面，则可以在'使用其他截面进行分析'列中指定一个替代方案。 请使用按钮 , 以便在截面库中选择其他截面。

从库中导入其他截面

要更改截面一般 - 包括模型 - 双击表格行或点击按钮 用于编辑截面的对话框。 用户可以分配库中的其他截面。

截面优化

在当前系列中，所有标准化和参数化截面都可以进行优化。 您可以通过'使用其他截面进行分析'列中的列表进行优化。

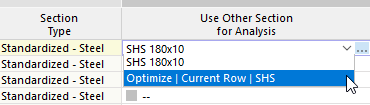

优化当前行中的截面

在优化过程中，RFEM 会选择系列截面中可能最小的截面，其利用率低于 全局设置 对话框。 对于这种“简化的截面优化”，应用与上述截面相同的条件： 优化过程中会使用模型的内力进行设计验算。 然后，最佳的变体被输入到表格中。

当显示另一个截面时，在单元格上下文菜单中出现更多选项（用鼠标右键打开）：

• 在模型中使用优化截面
• 在模型中使用所有优化的截面
• 在模块中使用模型中的截面
• 在模块中使用模型中的所有截面

为了进行全面的模型优化，我们推荐 co2-software 模块 Emissions Estimation Optimization Costs/CO2 Emission Estimation]。
