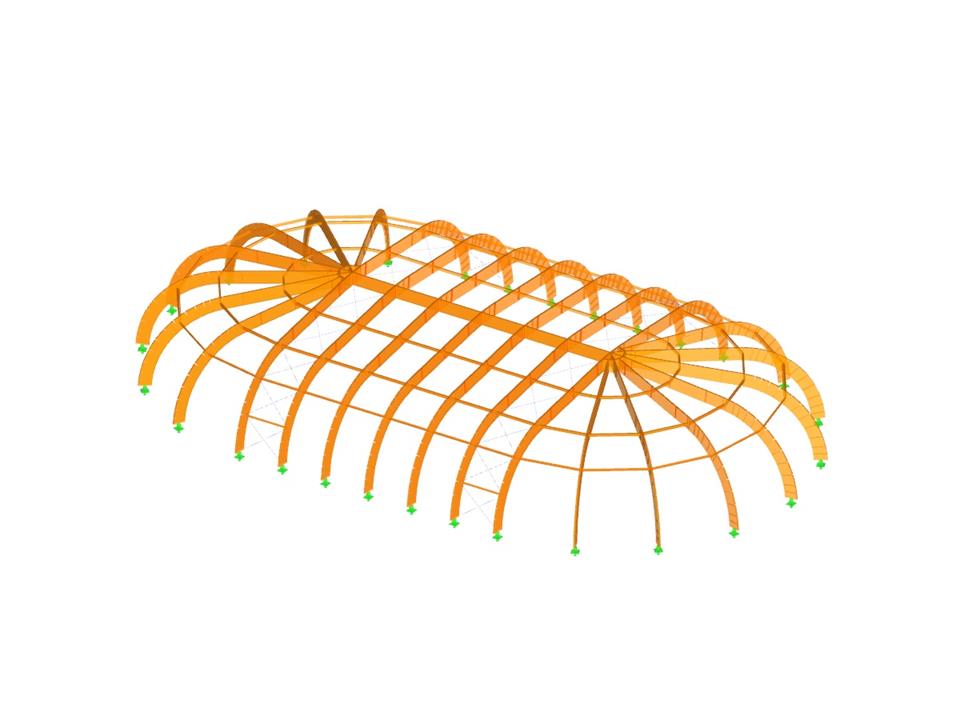

O modelo apresenta uma impressionante estrutura de cobertura sem pilares de vigas laminadas coladas para o novo estádio de hóquei no gelo em Jičín. O antigo estádio ao ar livre foi substituído por esta solução moderna e, além de fornecer um local de prática para a equipa de hóquei, oferece acesso a escolas e ao público. A WIEHAG GmbH calculou a estrutura com o RSTAB e ficou responsável pela fabricação e construção.
O projeto demonstra de forma prática a construção moderna em madeira na República Checa.
Modelo utilizado em
Total
Esta página tem 0 classificações de utilizadores.
| 5 estrelas | ||
| 4 estrelas | ||
| 3 estrelas | ||
| 2 estrelas | ||
| 1 estrela |
Estrutura de cobertura em madeira laminada colada de estádio de hóquei no gelo de Jicin
Não é possível fazer download
Projeto de cliente/só para visualização
| Número de nós | 559 |
| Número de linhas | 694 |
| Número de barras | 694 |
| Número de casos de carga | 11 |
| Número de combinações de cargas | 104 |
| Número de combinações de resultados | 3 |
| Peso total | 114,799 t |
| Dimensões (métricas) | 72,313 x 42,313 x 9,628 m |
| Dimensões (imperial) | 237.25 x 138.82 x 31.59 feet |
| Versão do programa | 5.11.01 |
