Cette aréna de hockey sur glace construite dans la ville tchèque de Jičín remplace un ancien stade en plein air, qui ne convenait plus pour accueillir les manifestations sportives. Elle accueille l'équipe de hockey sur glace de la ville, mais également les écoles et les amateurs locaux.
La société cliente de Dlubal Software WIEHAG GmbH a utilisé RSTAB pour calculer l'impressionnante toiture sans poteaux constituée de poutres-treillis en bois lamellé-collé. La société WIEHAG GmbH était en outre responsable de la fabrication et de la construction de la toiture.
Analyse structurale de la structure bois:
www.wiehag.com
La société cliente de Dlubal Software WIEHAG GmbH a utilisé RSTAB pour calculer l'impressionnante toiture sans poteaux constituée de poutres-treillis en bois lamellé-collé. La société WIEHAG GmbH était en outre responsable de la fabrication et de la construction de la toiture.
Analyse structurale de la structure bois:
www.wiehag.com

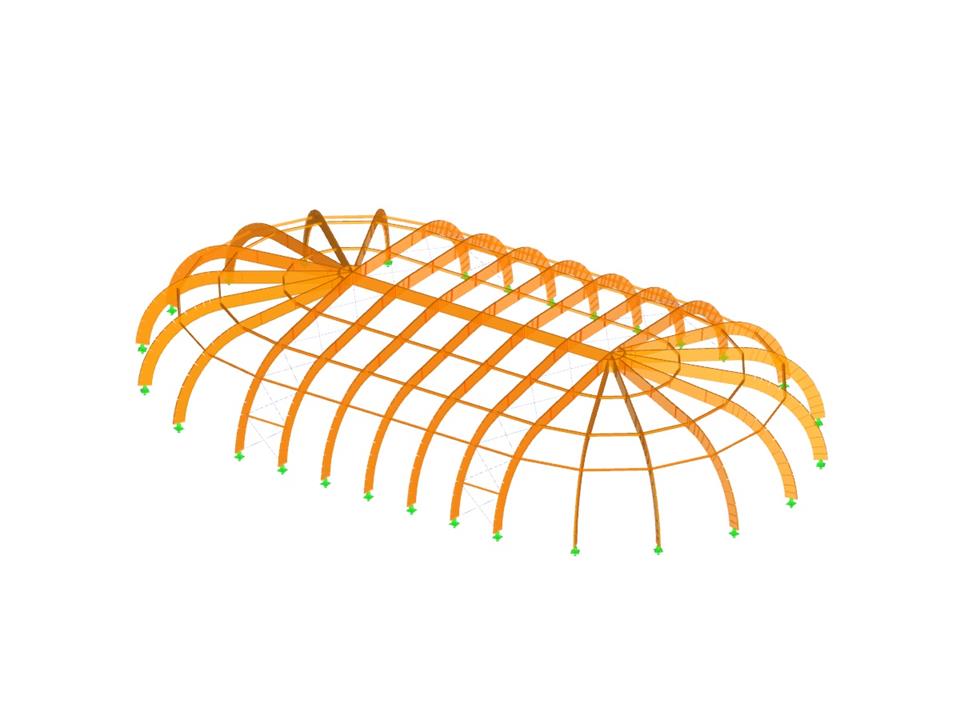

Structure de la toiture en bois lamellé-collé
Non disponible au téléchargement
Projet client / vue uniquement
| Nombre de nœuds | 559 |
| Nombre de lignes | 694 |
| Nombre de barres | 694 |
| Nombre de cas de charge | 11 |
| Nombre de combinaisons de charges | 104 |
| Nombre de combinaisons de résultats | 3 |
| Poids total | 114,799 t |
| Dimensions (métrique) | 72,313 x 42,313 x 9,628 m |
| Dimensions (impériales) | 237.25 x 138.82 x 31.59 feet |
| Version du logiciel | 5.11.01 |
