Zastaralý venkovní zimní stadion v Jičíně byl nahrazen novým krytým zimním stadionem. Stadion neslouží pouze k tréninku místního hokejového klubu, ale mohou ho využívat také školy a veřejnost.
Firma WIEHAG GmbH, zákazník společnosti Dlubal Software, použila program RSTAB pro výpočet impozantní konstrukce střechy z nosníků z lepeného lamelového dřeva bez podpěrných sloupů. Firma WIEHAG měla na starosti také výrobu a stavbu střešní konstrukce.
Statický výpočet dřevěné konstrukce:
www.wiehag.com
Firma WIEHAG GmbH, zákazník společnosti Dlubal Software, použila program RSTAB pro výpočet impozantní konstrukce střechy z nosníků z lepeného lamelového dřeva bez podpěrných sloupů. Firma WIEHAG měla na starosti také výrobu a stavbu střešní konstrukce.
Statický výpočet dřevěné konstrukce:
www.wiehag.com

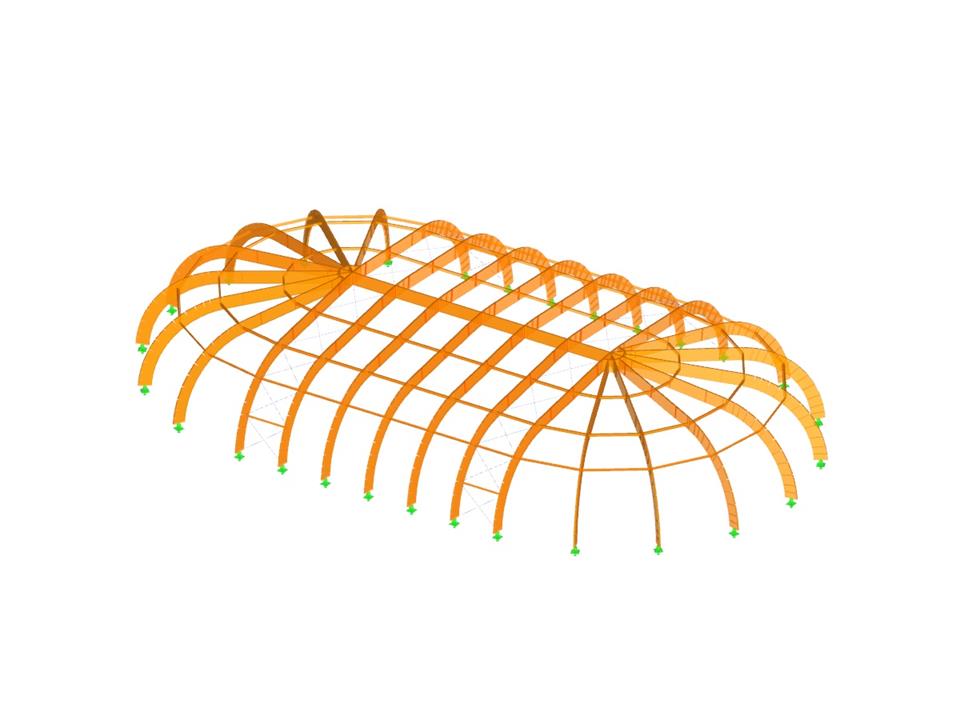

Střešní konstrukce z lepeného lamelového dřeva
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 559 |
| Počet linií | 694 |
| Počet prutů | 694 |
| Počet zatěžovacích stavů | 11 |
| Počet kombinací zatížení | 104 |
| Počet kombinací výsledků | 3 |
| Celková hmotnost | 114,799 t |
| Rozměry (metrické) | 72,313 x 42,313 x 9,628 m |
| Rozměry (imperiální) | 237.25 x 138.82 x 31.59 feet |
| Verze programu | 5.11.01 |
