Nowa hala hokejowa w czeskim mieście Jičín zastępuje stary, przestarzały stadion zewnętrzny. Arena służy nie tylko jako siedziba lokalnej drużyny hokejowej, ale także otwiera swoje podwoje dla szkół i społeczności.
Firma WIEHAG GmbH, klient firmy Dlubal Software, wykorzystała program RSTAB do obliczenia imponującej, bezsłupowej konstrukcji dachu, składającej się z dźwigarów kratowych wykonanych z drewna klejonego warstwowo. Ponadto firma WIEHAG była odpowiedzialna za produkcję i budowę konstrukcji dachu.
Analiza statyczno -wytrzymałościowa konstrukcji drewnianej:
www.wiehag.com
Firma WIEHAG GmbH, klient firmy Dlubal Software, wykorzystała program RSTAB do obliczenia imponującej, bezsłupowej konstrukcji dachu, składającej się z dźwigarów kratowych wykonanych z drewna klejonego warstwowo. Ponadto firma WIEHAG była odpowiedzialna za produkcję i budowę konstrukcji dachu.
Analiza statyczno -wytrzymałościowa konstrukcji drewnianej:
www.wiehag.com

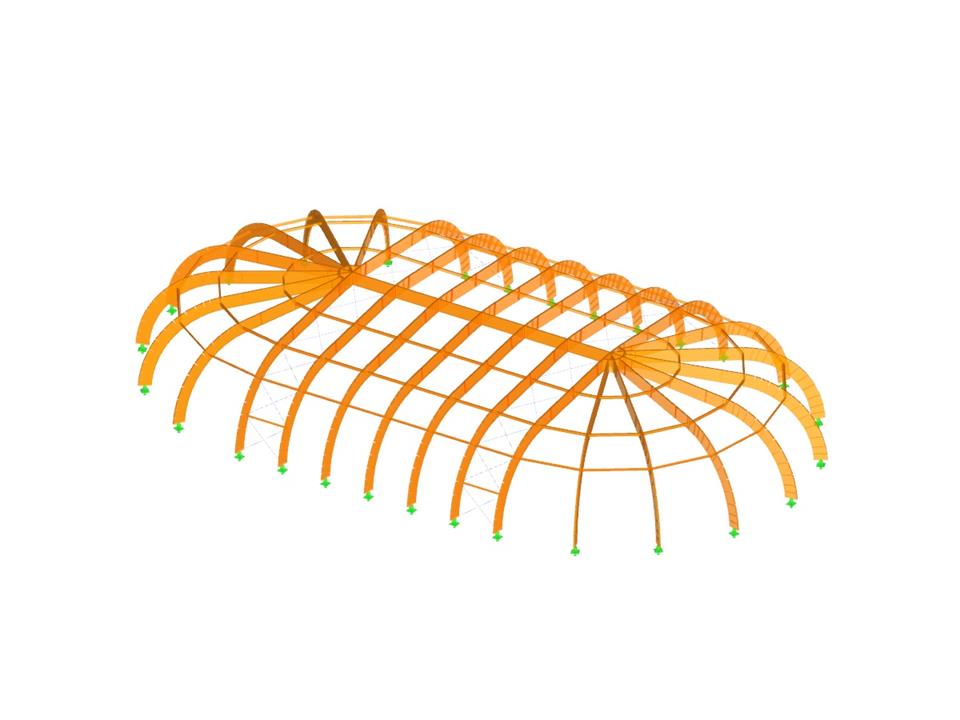

Konstrukcja dachu wykonana z drewna klejonego warstwowo
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 559 |
| Liczba linii | 694 |
| Liczba prętów | 694 |
| Ilość przypadków obciążenia | 11 |
| Ilość KO | 104 |
| Liczba kombinacji wyników | 3 |
| Ciężar całkowity | 114,799 t |
| Wymiary (metryczne) | 72,313 x 42,313 x 9,628 m |
| Wymiary (imperialne) | 237.25 x 138.82 x 31.59 feet |
| Wersja programu | 5.11.01 |
