Il nuovo stadio di hockey sul ghiaccio nella città ceca di Jičín sostituisce il vecchio stadio all'aperto. L'arena non viene solo utilizzata dalla squadra di hockey ma apre ee anche a disposizione delle scuole e di altre comunità.
WIEHAG GmbH, cliente di Dlubal Software, ha utilizzato il programma RSTAB per calcolare l'impressionante costruzione della copertura realizzata da travi di legno lamellare incollate senza colonne di sostegno. Oltre, WIEHAG era responsabile della produzione e della costruzione della struttura della copertura.
Analisi strutturale della struttura in legno:
www.wiehag.com
WIEHAG GmbH, cliente di Dlubal Software, ha utilizzato il programma RSTAB per calcolare l'impressionante costruzione della copertura realizzata da travi di legno lamellare incollate senza colonne di sostegno. Oltre, WIEHAG era responsabile della produzione e della costruzione della struttura della copertura.
Analisi strutturale della struttura in legno:
www.wiehag.com

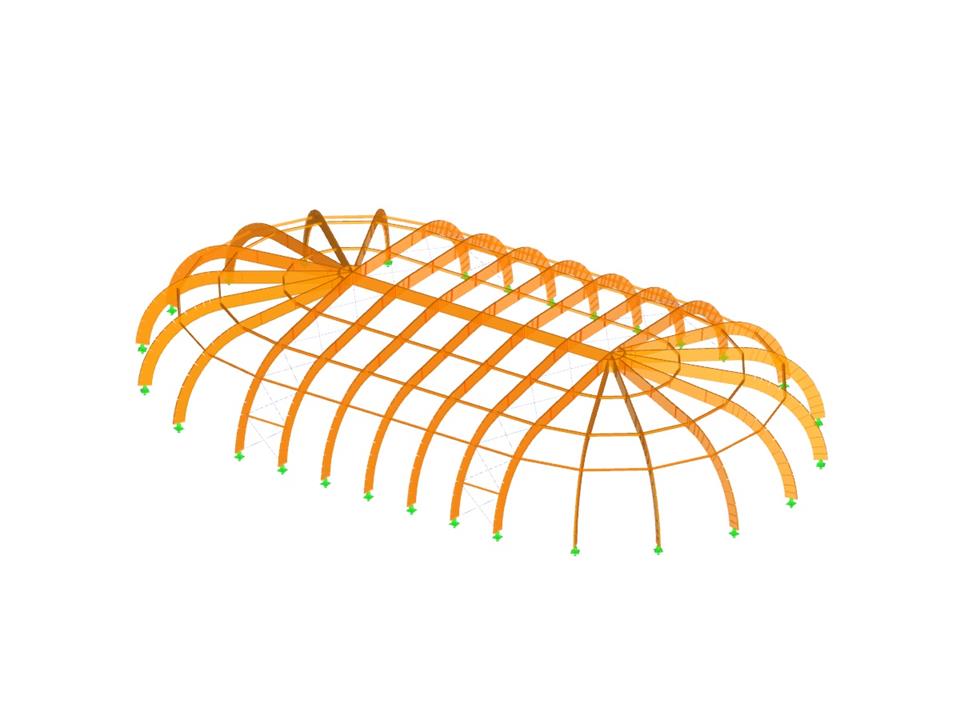

Struttura del tetto in legno lamellare
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 559 |
| Numero di linee | 694 |
| Numero di aste | 694 |
| Numero di casi di carico | 11 |
| Nr. di combinazioni di carico | 104 |
| Nr. di combinazioni di risultati | 3 |
| Peso totale | 114,799 t |
| Dimensioni (metriche) | 72.313 x 42.313 x 9.628 m |
| Dimensioni (imperiali) | 237.25 x 138.82 x 31.59 feet |
| Versione del programma | 5.11.01 |
