Sistema strutturale
La struttura del tetto in legno lamellare GL28c ha le seguenti dimensioni:
- Lunghezza: 72 m
- Larghezza: 42 m
- Altezza: 11 m

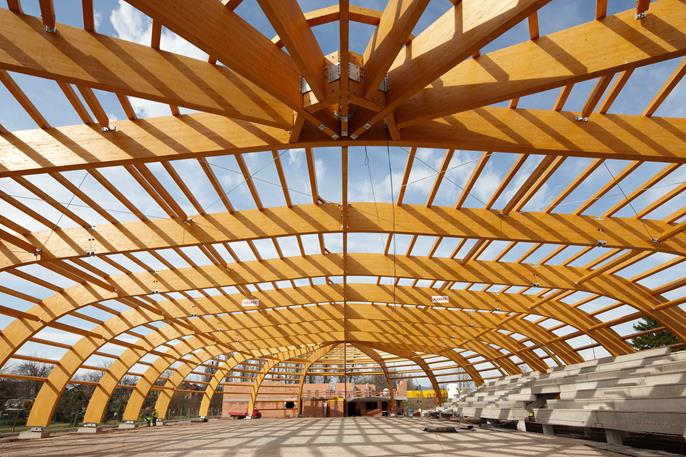

La travatura principale del tetto è composta da sette telai a tre cerniere disposti con una spaziatura di 5 m, ciascuno con angoli curvi e una lunghezza di campata di 42 m.

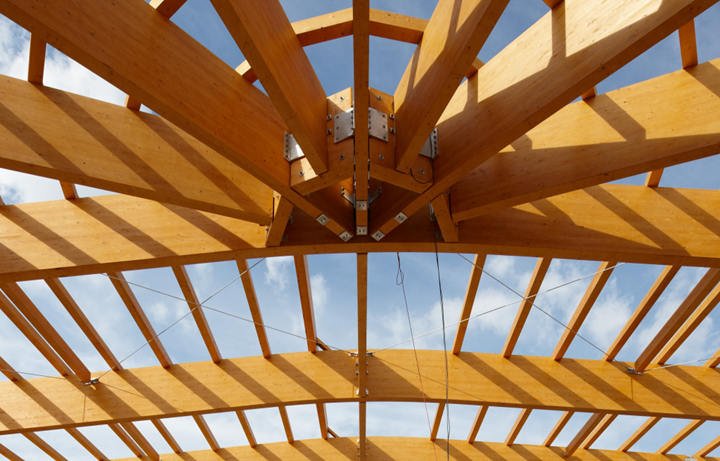

Sette mezzi-telai con una campata di 21 metri si trovano ad entrambe le estremità della sala. Sono collegati a forma di stella ai telai principali esterni.
La struttura secondaria della struttura è costituita da arcarecci a campata singola che sono fissati al telaio. La copertura è irrigidita dai telai in direzione trasversale e da controventi in acciaio in direzione longitudinale.
All'intera costruzione in legno è stata assegnata la classe di servizio 2. Tutti i componenti in legno strutturale hanno la classe di resistenza al fuoco F 15, le parti in acciaio strutturali hanno F 0.

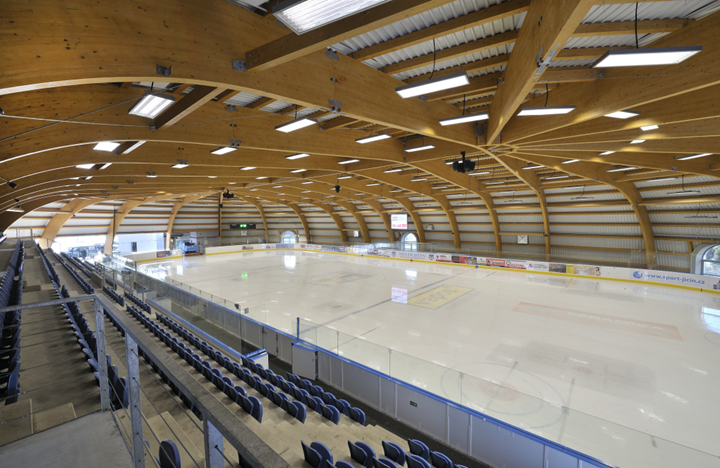

La pista di hockey su ghiaccio è stata inaugurata alla fine del 2011.

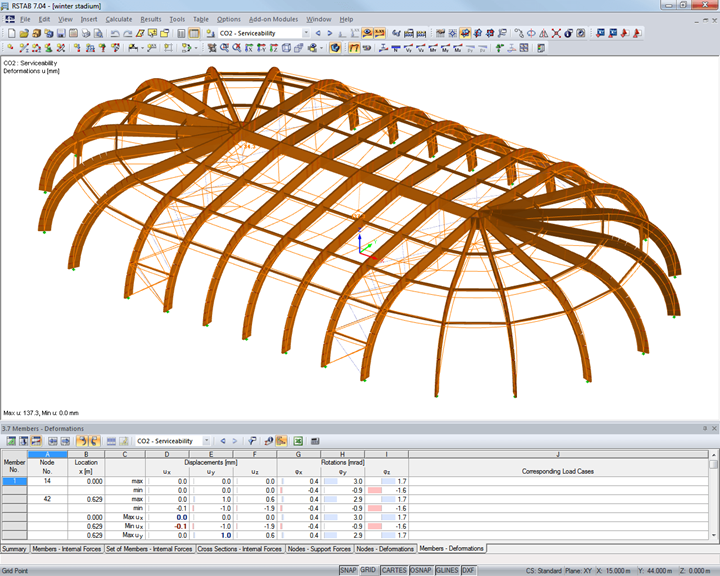

| Statica e costruzione | Calcolo statico TOBRYS sro Praga, Repubblica Ceca www.tobrys.cz Analisi strutturale di costruzioni in legno WIEHAG GmbH Altheim, Austria www.wiehag.com |
| Investitore | Lavori di costruzione Kasper CZ s.r.o. Trutnov, Repubblica Ceca www.kaspercz.cz Pianificazione BFB studio s.r.o. Praga, Repubblica Ceca bfbstudio.cz |
| Committente | Città di Jičín, Repubblica Ceca www.jicin.org |
