Konstruktion
Die Dachkonstruktion aus Brettschichtholz GL28c hat folgende Abmessungen:
- Länge: 72 m
- Breite: 42 m
- Höhe: 11 m

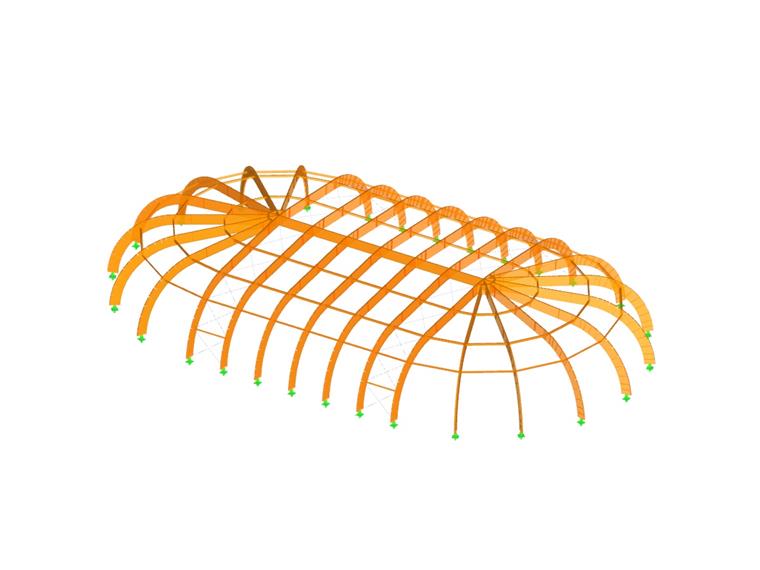

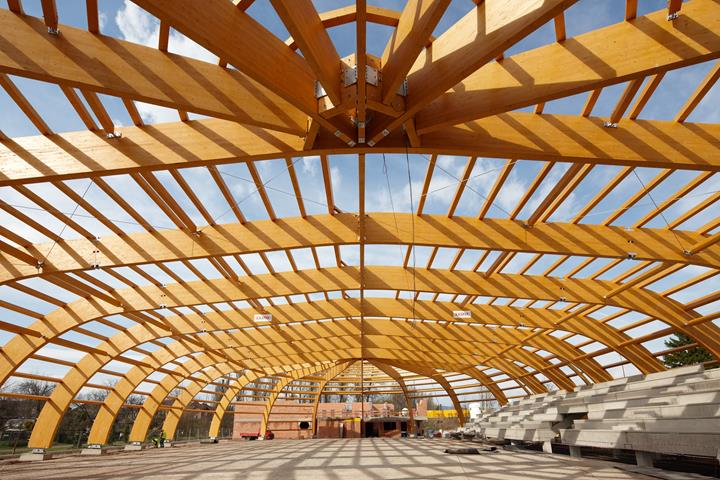

Als Hauptbinder wurden im Abstand von 5 m sieben Dreigelenkrahmen mit gebogenen Ecken und einer Spannweite von 42 m ausgeführt.

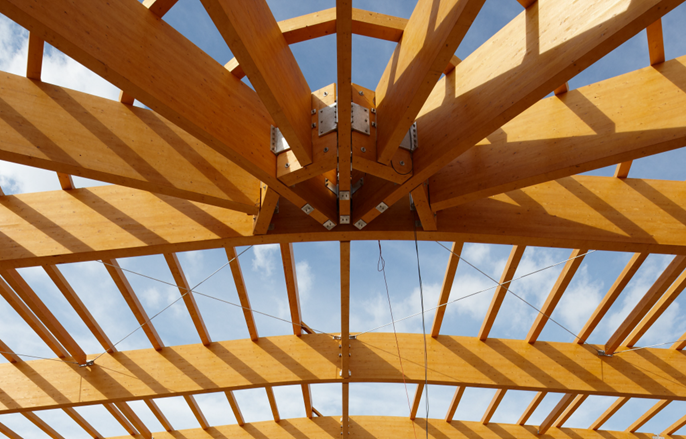

An den Hallenenden stehen jeweils sieben Halbrahmen mit einer Spannweite von 21 m. Die Halbrahmen schließen sternförmig an die äußeren Hauptrahmen an.
Das Sekundärtragsystem besteht aus Einfeldpfetten, die auf den Rahmen befestigt sind. Die Dachaussteifung erfolgt üblicherweise in Querrichtung durch die Rahmen und in Längsrichtung durch Stahlverbände.
Die gesamte Holzkonstruktion wurde der Nutzungsklasse 2 zugeordnet. Alle Holzteile besitzen die Feuerwiderstandsklasse F 15, die Stahlteile F 0.

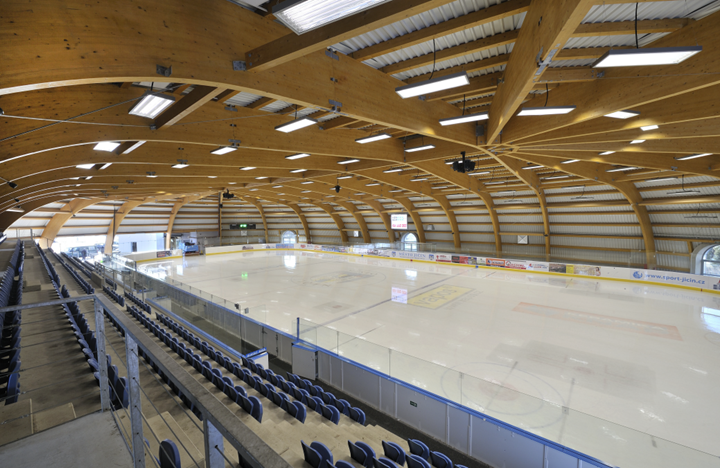

Das Eishockeystadion wurde Ende 2011 eröffnet.
| Tragwerksplanung | Statische Berechnung TOBRYS s.r.o. Prag, Tschechische Republik www.tobrys.cz Statik Holzkonstruktion WIEHAG GmbH Altheim, Österreich www.wiehag.com |
| Konstruktion | Ausführende Firma Kasper CZ s.r.o. Trutnov, Tschechische Republik www.kaspercz.cz Generalplaner BFB studio s.r.o. Prag, Tschechische Republik bfbstudio.cz |
| Bauherr | Stadt Jičín, Tschechische Republik www.jicin.org |
