Estructura
La construcción de la cubierta de madera laminada encolada GL28c tiene las siguientes dimensiones:
- Duración: 72 m
- Anchura: 42 m
- Altura: 11 m

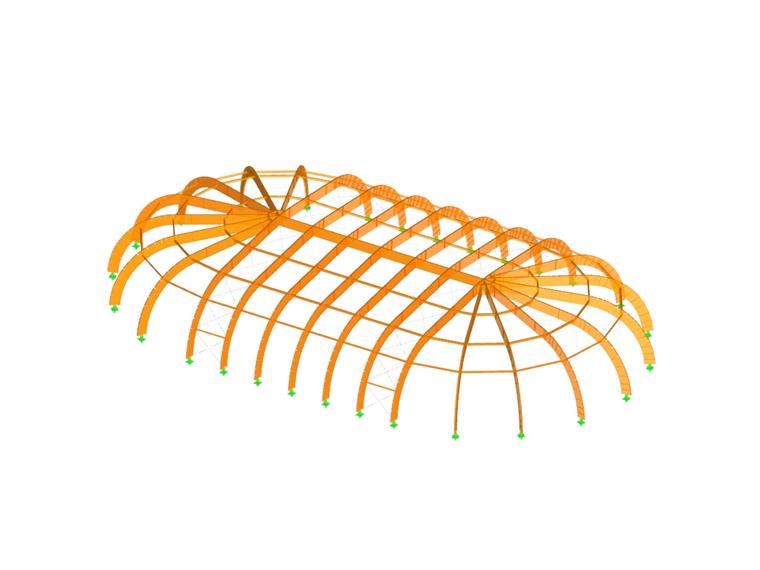

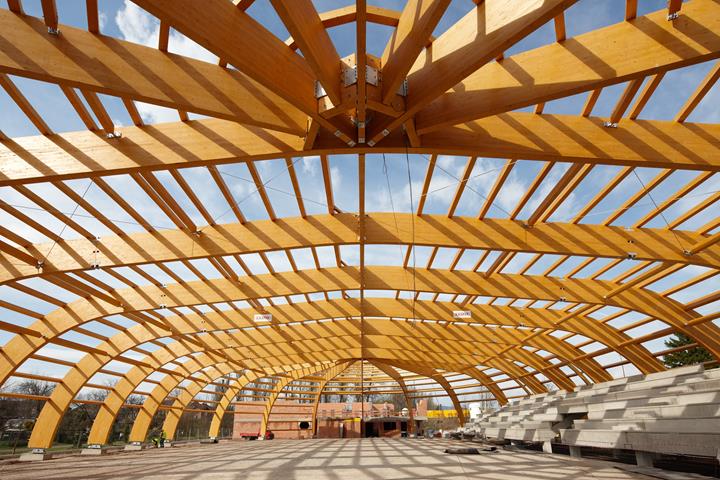

La cercha principal de cubierta se compone de siete pórticos de articulación triple dispuestos con una separación de 5 m, cada uno con esquinas curvas y una luz de 42 m.

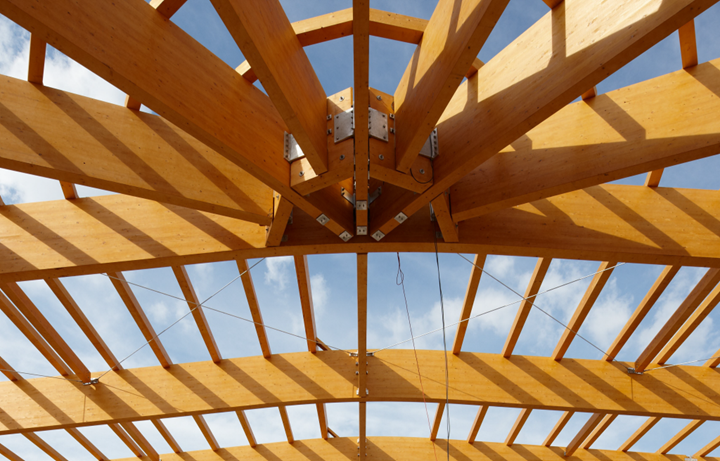

Los siete semipórticos con una luz de 21 m quedan a ambos lados del estadio. Están conectados en forma de estrella con el exterior del pórtico principal.
La estructura del entramado secundario se compone de correas de vano singular que están adjuntas al pórtico. La cubierta está reforzada por las correas en dirección transversal y por un arriostramiento de acero en dirección longitudinal.
La estructura de madera completa se ha asignado a la clase de servicio 2. Todos los componentes estructurales de madera tienen la clase de resistencia al fuego F 15, y las partes estructurales de acero tienen F 0.

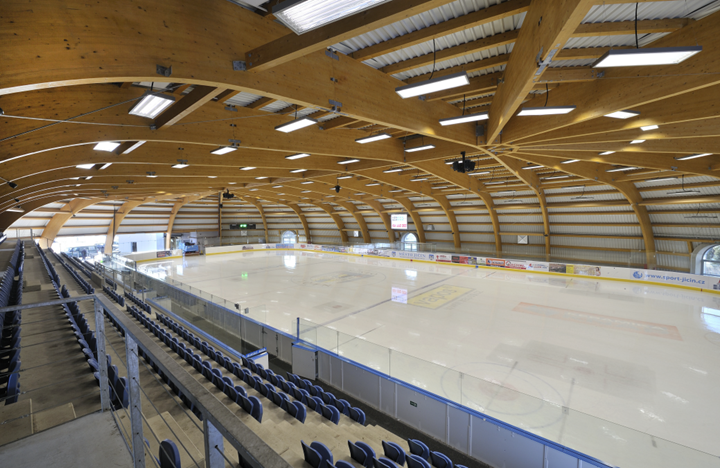

El estadio de hockey sobre hielo abrió sus puertas a finales de 2011.

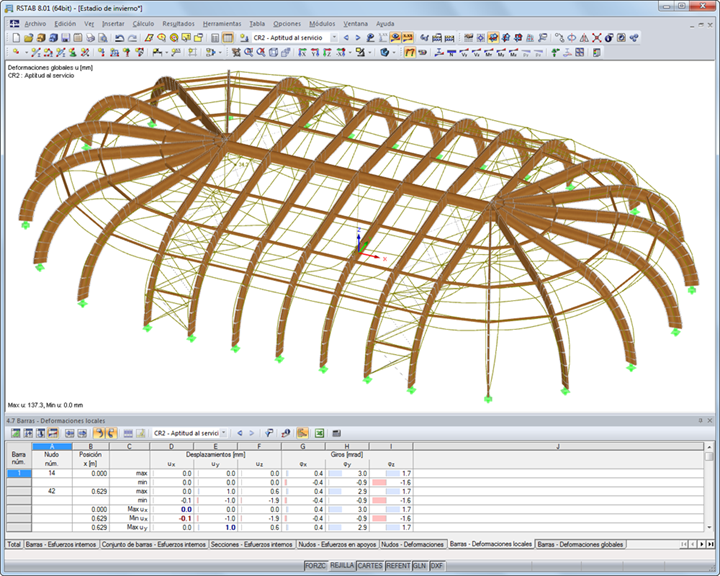

| Ingeniería estructural | Cálculo estático TOBRYS sro Praga, República Checa www.tobrys.cz Análisis estructural de la construcción en madera. WIEHAG GmbH Altheim, Austria www.wiehag.com |
| Construcción | Trabajos de construcción Kasper CZ sro Trutnov, República Checa www.kaspercz.cz Contratista general BFB studio sro Praga, República Checa |
| Inversor | Ayuntamiento de Jičín, República Checa www.jicin.org |
