Système
Les dimensions de la structure en bois lamellé-collé GL28c sont les suivantes :
- Longueur : 72 m
- Largeur : 42 m
- Hauteur : 11 m

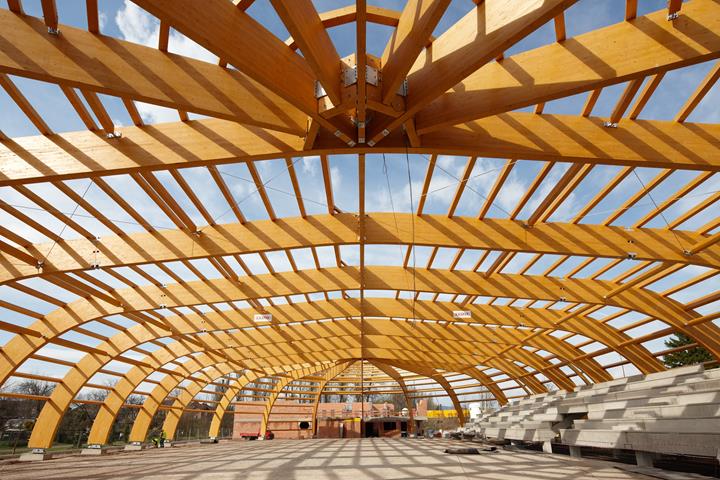

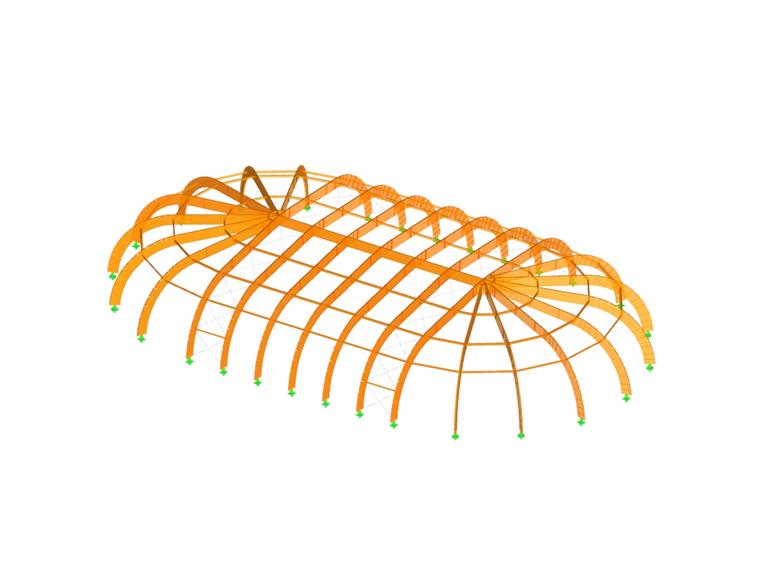

Sept portiques à trois articulations avec des coins courbes et une portée de 42 m constituent les éléments principaux de la structure et sont positionnés à une distance de 5 m.

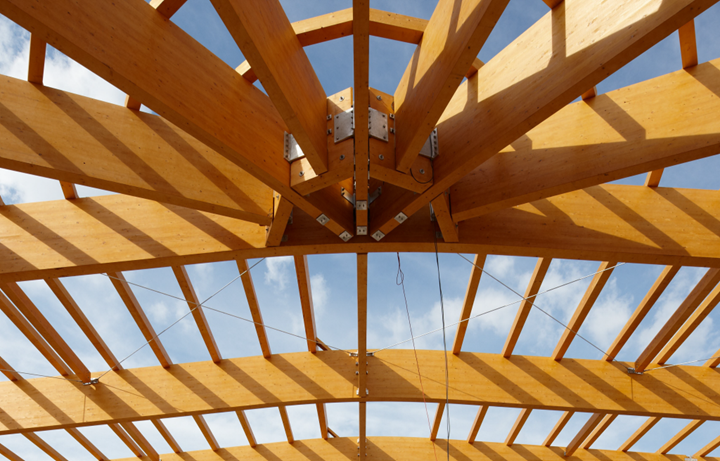

Sept demi-portiques supplémentaires d'une portée de 21 m sont disposés aux deux extrémités de l'aréna et leurs assemblages aux portiques extérieurs principaux forment une étoile.
La structure porteuse secondaire est composée de plusieurs pannes à travée simple connectées aux portiques. Les portiques assurent le contreventement transversal de la toiture et les attaches en acier assurent le contreventement longitudinal.
L'ensemble de la construction bois appartient à la classe de service 2. Tous les éléments en bois ont une résistance au feu de classe F 15 tandis que les éléments métalliques appartiennent à la classe F 0.

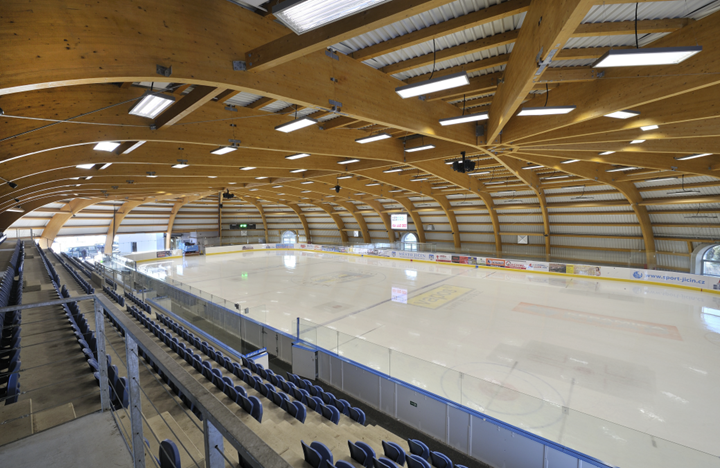

Cette aréna a ouvert ses portes à la fin de l'année 2011.
| Calcul de structure | Calcul statique TOBRYS sro Prague, République tchèque www.tobrys.cz Calcul de structure d'une construction bois WIEHAG GmbH Altheim, Autriche www.wiehag.com |
| Construction | Travaux de construction Kasper CZ s.r.o Trutnov, République tchèque www.kaspercz.cz Planification BFB studio s.r.o. Prague, République tchèque bfbstudio.cz |
| Client | Ville de Jičín, République tchèque www.jicin.org |
