Pergunta

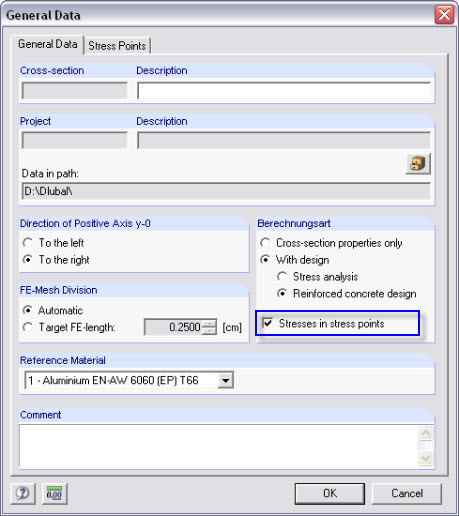

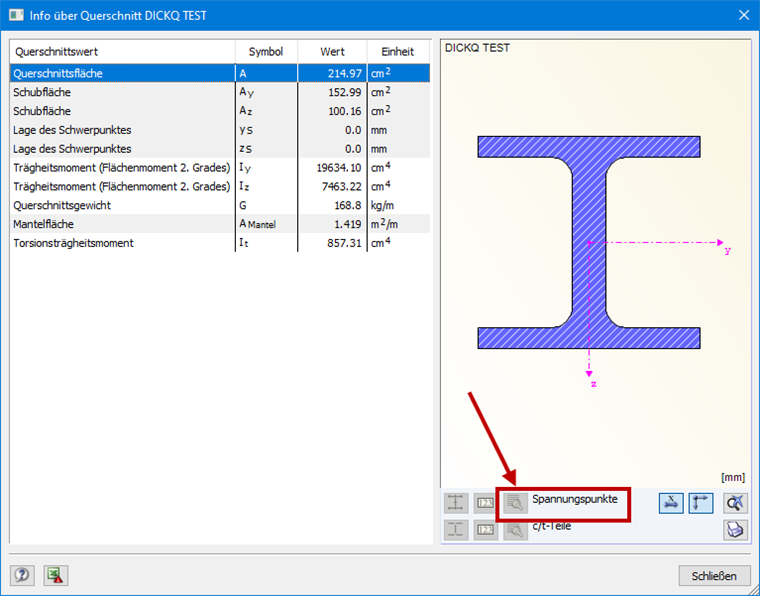

Estou a tentar dimensionar uma secção criada no SHAPE-MASSIVE no módulo adicional RF-/STEEL. No entanto, a seção é classificada como inválida. Qual é a razão para isso?
