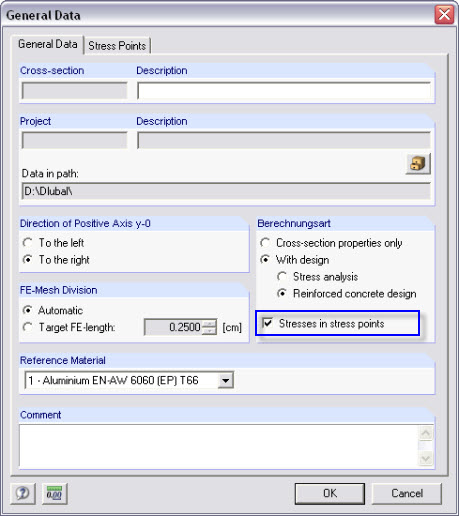

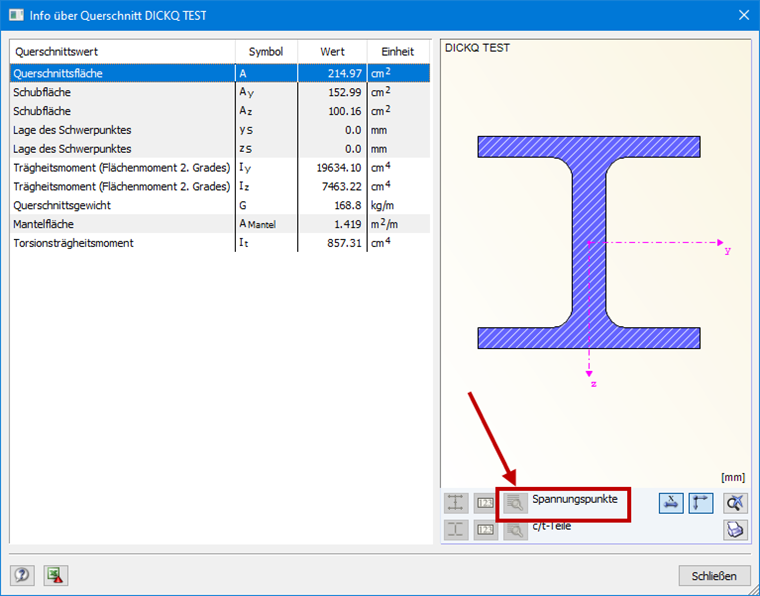

此种情况下的应力点就可以在截面的详细信息中看到。 如果它们不能访问(呈灰色),则说明在SHAPE-MASSIVE中没有定义应力点,因此无法进行设计。 在SHAPE-MASSIVE中,必须在基本数据中激活“应力点 -应力”选项。 截面重新计算保存后,就可以在附加模块RF‑/STEEL中进行设计。
问题
在附加模块 RF‑/STEEL 中,我尝试设计在 SHAPE‑MASSIVE 中创建的截面。 但是,该截面被视为无效。 原因是什么?
