Respuesta:

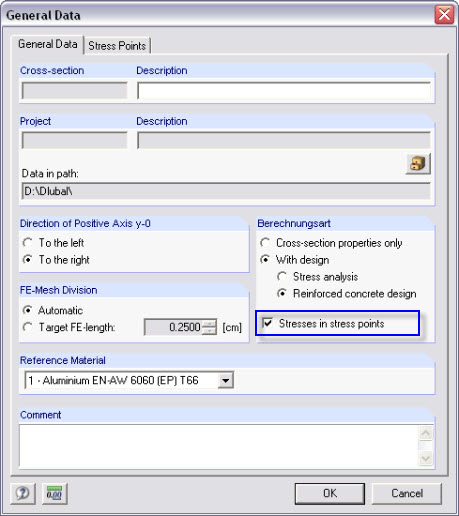

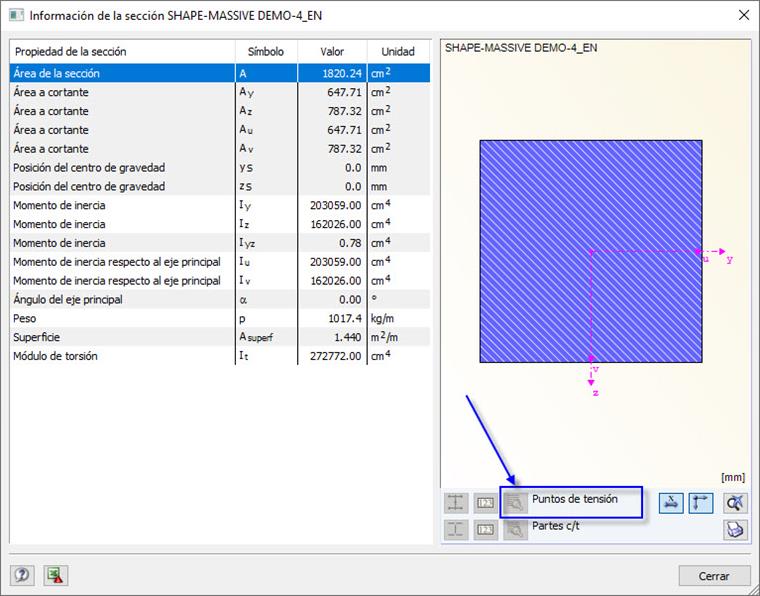

En este caso, vale la pena echar un vistazo a los puntos de tensión en los detalles de la sección. Si no son accesibles (atenuados), no se han definido los puntos de tensión en SHAPE-MASSIVE y no es posible realizar el cálculo. En SHAPE-MASSIVE, la opción "Tensiones por puntos de tensión" se debe activar en los datos generales. Después de volver a calcular y guardar, la sección se puede calcular en el módulo adicional RF-/STEEL.
Pregunta
Estoy intentando calcular una sección creada en SHAPE-MASSIVE en el módulo adicional RF-/STEEL. Sin embargo, la sección se clasifica como no válida. ¿Por qué?
