Odpověď:

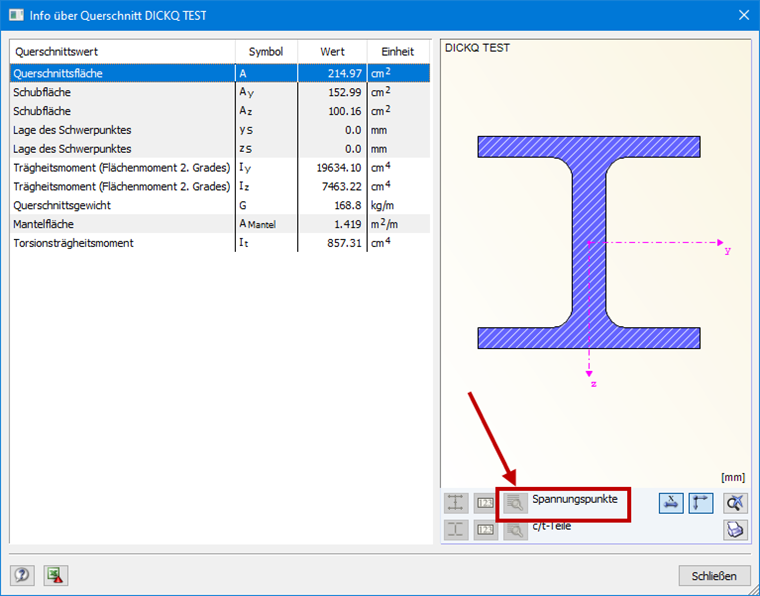

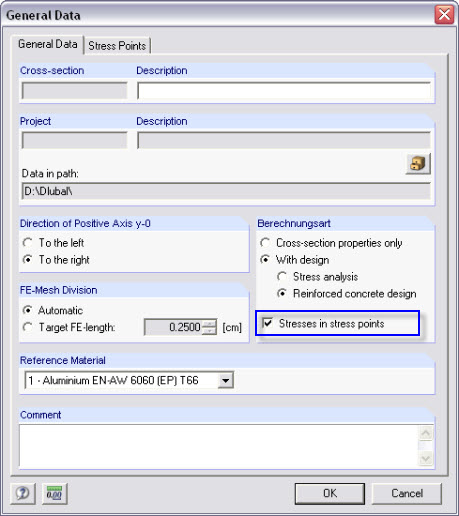

V tomto případě se vyplatí podívat se na napěťové body v detailech průřezu. Pokud nejsou přístupné (zašedlé), nebyly v programu SHAPE-MASSIVE definovány žádné napěťové body a posouzení není možné. V programu SHAPE-MASSIVE je nutné v základních údajích aktivovat volbu "Napětí v napěťových bodech". Po novém výpočtu a uložení lze průřez nyní posoudit v přídavném modulu RF-/STEEL.
Dotaz
V přídavném modulu RF-/STEEL se snažím posoudit průřez vytvořený v programu SHAPE-MASSIVE. Průřez je ovšem klasifikován jako neplatný. Jaký je důvod?
