Ответ:

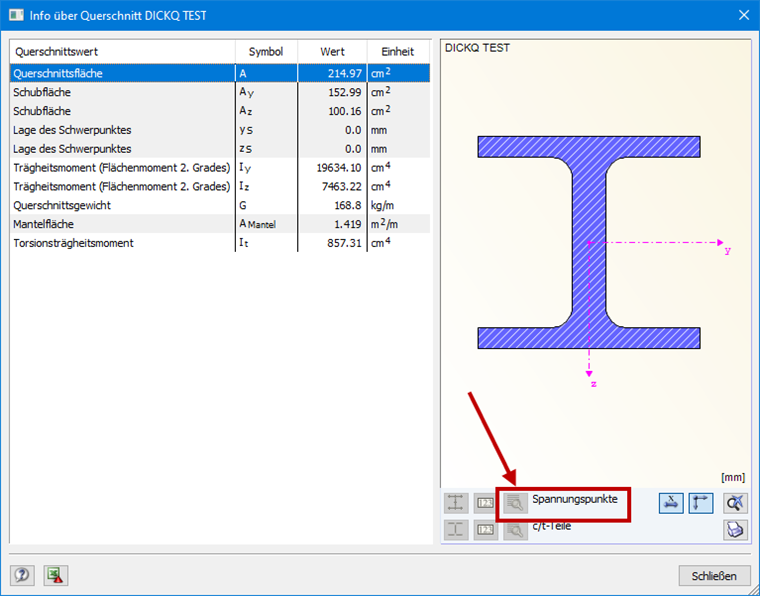

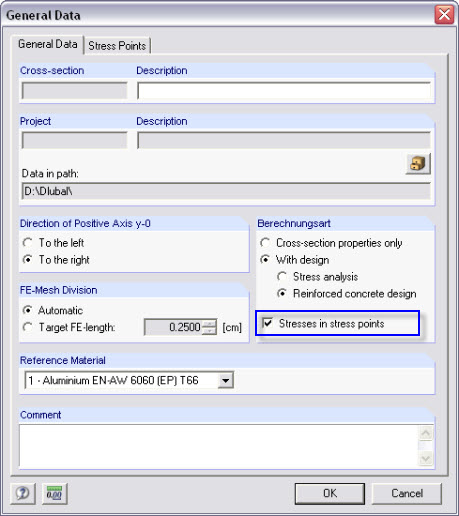

В данном случае рекомендуем обратить внимание на точки напряжения, заданные в подробностях сечения. Если они недоступны (выделены серым цветом), значит точки напряжения не были в программе SHAPE‑MASSIVE заданы и расчет невозможен. Чтобы исправить это, нужно в программе SHAPE‑MASSIVE в разделе «Общие данные» активировать функцию «Напряжения по точкам». После повторного расчета и сохранения сечения уже должен быть доступным и расчет в дополнительном модуле RF‑/STEEL.
Вопрос
Я пытаюсь рассчитать в дополнительном модуле RF‑/STEEL сечение, созданное в программе SHAPE‑MASSIVE. Однако программа классифицирует сечение как недействительное. Почему?
