Funções do RF-STEEL Surfaces (só disponível no RFEM)

  • Determinação de tensões principais e de base, tensões de membrana e de corte assim como tensões equivalentes e tensões de membrana equivalentes
  • Verificação de tensões para elementos estruturais de todo o tipo de forma
  • Tensões equivalentes calculadas de acordo com diferentes métodos:
    • Critério da máxima energia de distorção (von Mises)
    • Teoria de tensão de corte máxima (Tresca)
    • Critério de tensão principal máxima (Rankine)
    • Critério de deformação principal (Bach)
  • Otimização opcional das espessuras de superfície e possibilidade de transferência para o RFEM
  • Verificação do estado limite de utilização por comprovação dos deslocamentos de superfície
  • Resultados detalhados dos componentes e relações de tensões individuais em tabelas e gráficos
  • Opções de filtragem em tabelas para superfícies, linhas e nós
  • Tensões de corte transversais de acordo com Mindlin, Kirchhoff ou especificações definidas pelo utilizador
  • Lista de partes das superfícies dimensionadas

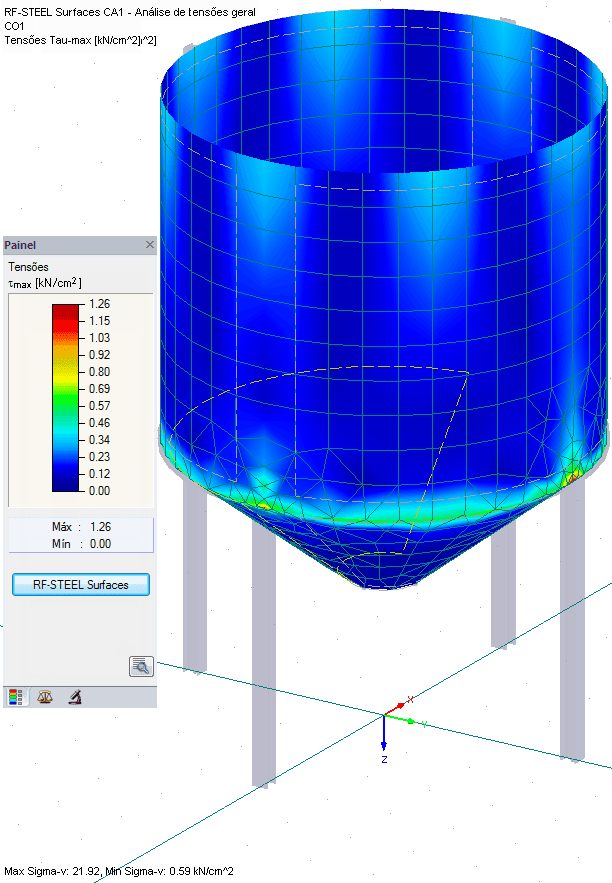

Representação gráfica de tensão equivalente em superfícies
Silo, tanque
