Cálculo de deformações em secções fendilhadas (estado II) com o RF-CONCRETE Surfaces

No RF-CONCRETE Surfaces, não consigo definir o cálculo de deformações porque falta o separador. Onde está o erro?

Resposta:

Para calcular as deformações no estado fendilhado no RF-CONCRETE Surfaces, é necessário selecionar, pelo menos, um caso de carga ou uma combinação de cargas no separador "Estado limite de utilização" na janela "1.1 Dados gerais" (ver Figura 01).

Im unteren Bereich der Maske ist anzugeben, ob die Nachweismethode "Analytisch" oder "Nichtlinear" erfolgen soll.

  • Wenn "Analytisch..." ausgewählt wird, muss in den Detaileinstellungen die Option "Verformung mit RF-BETON Deflect" aktiviert werden (siehe Bild 02).
  • Wenn "Nichtlinear..." ausgewählt wird, findet man die Bemessung der Verformungen ebenfalls unter den Detaileinstellungen. Die "Verformung" ist hier standardmäßig aktiviert (siehe Bild 03).

Weitere Informationen zur Verformungsberechnung mit RF-BETON Deflect und RF-BETON NL finden Sie bei den Produktbeschreibungen auf unserer Website.

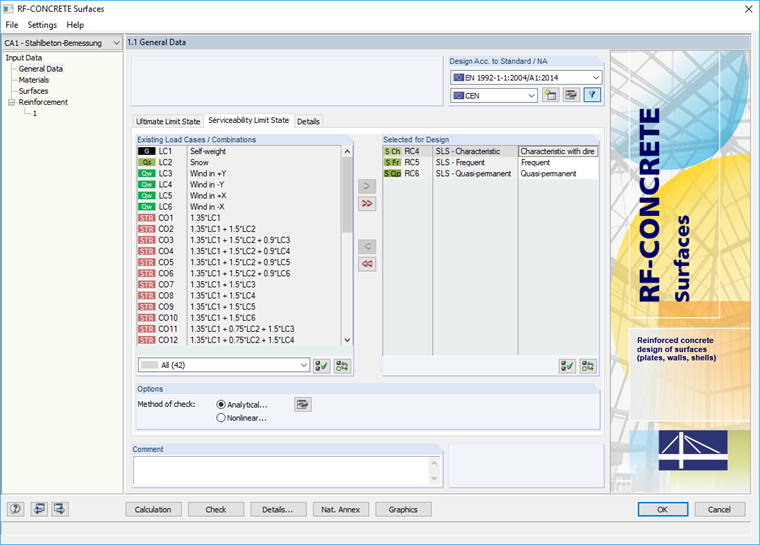

Definição de casos/combinações de carga para o estado limite de utilização
Definição de casos/combinações de carga para o estado limite de utilização

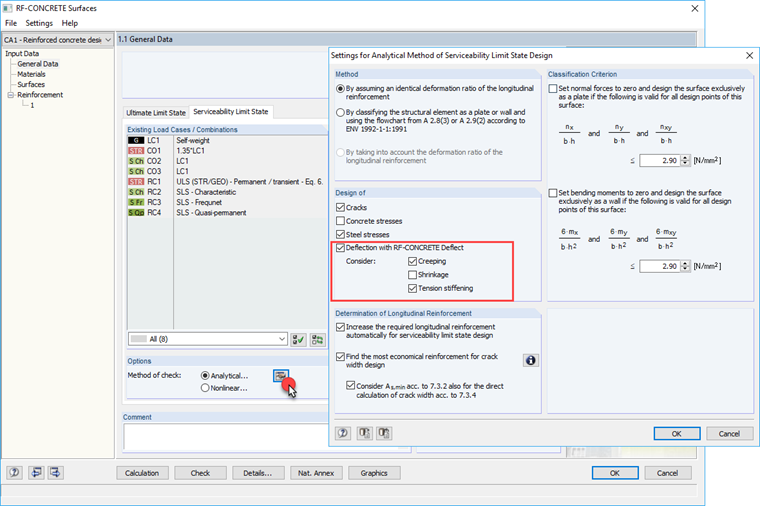

Cálculo analítico de deformações
Cálculo analítico de deformações

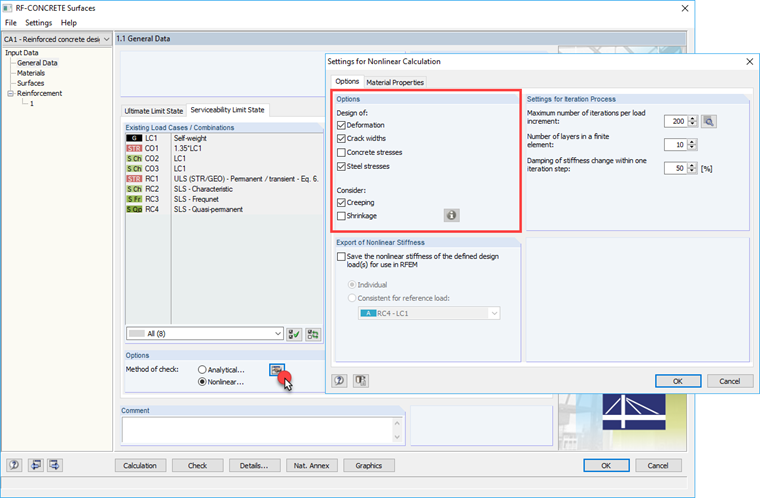

Cálculo não linear de deformações
Cálculo não linear de deformações
