Calcolo degli spostamenti generalizzati nelle sezioni fessurate (stato II) con RF-CONCRETE Surfaces

In RF-CONCRETE Surfaces, non posso impostare l'analisi degli spostamenti generalizzati perché manca la scheda. Qual è il motivo?

Risposta:

Per calcolare gli spostamenti generalizzati nello stato fessurato in RF-CONCRETE Surfaces, è necessario selezionare almeno un caso o una combinazione di carico nella scheda "Stato limite di esercizio" nella finestra "1.1 Dati generali" (vedere la Figura 01).

Im unteren Bereich der Maske ist anzugeben, ob die Nachweismethode "Analytisch" oder "Nichtlinear" erfolgen soll.

  • Wenn "Analytisch..." ausgewählt wird, muss in den Detaileinstellungen die Option "Verformung mit RF-BETON Deflect" aktiviert werden (siehe Bild 02).
  • Wenn "Nichtlinear..." ausgewählt wird, findet man die Bemessung der Verformungen ebenfalls unter den Detaileinstellungen. Die "Verformung" ist hier standardmäßig aktiviert (siehe Bild 03).

Weitere Informationen zur Verformungsberechnung mit RF-BETON Deflect und RF-BETON NL finden Sie bei den Produktbeschreibungen auf unserer Website.

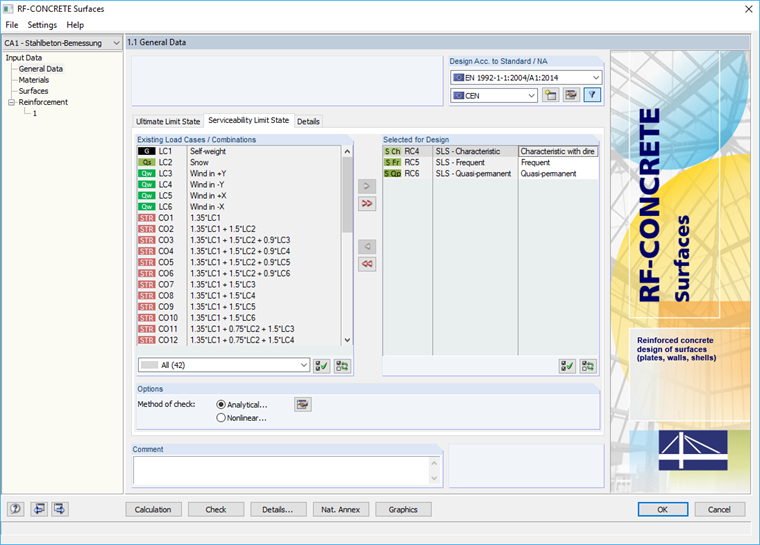

Definizione di casi/combinazioni di carico per lo stato limite di esercizio
Definizione di casi/combinazioni di carico per lo stato limite di esercizio

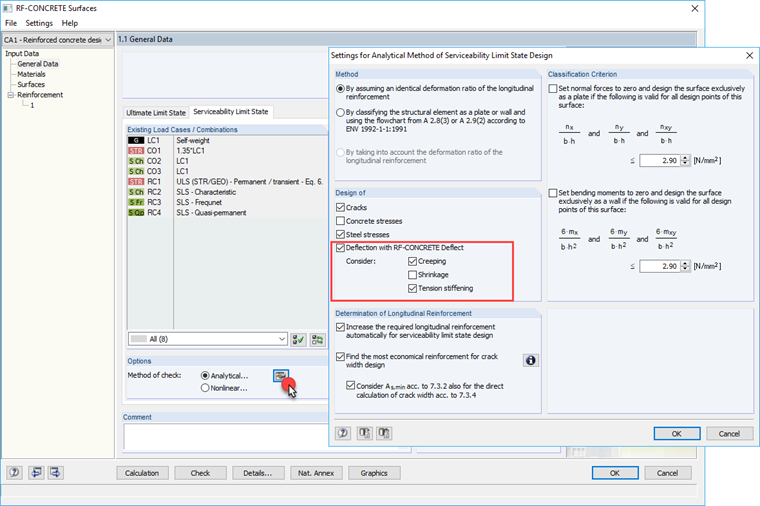

Calcolo analitico degli spostamenti generalizzati
Calcolo analitico degli spostamenti generalizzati

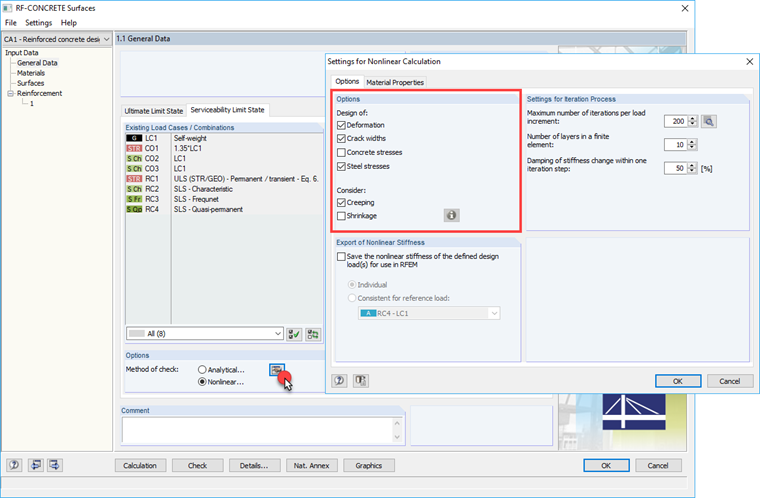

Calcolo non lineare degli spostamenti generalizzati
Calcolo non lineare degli spostamenti generalizzati
