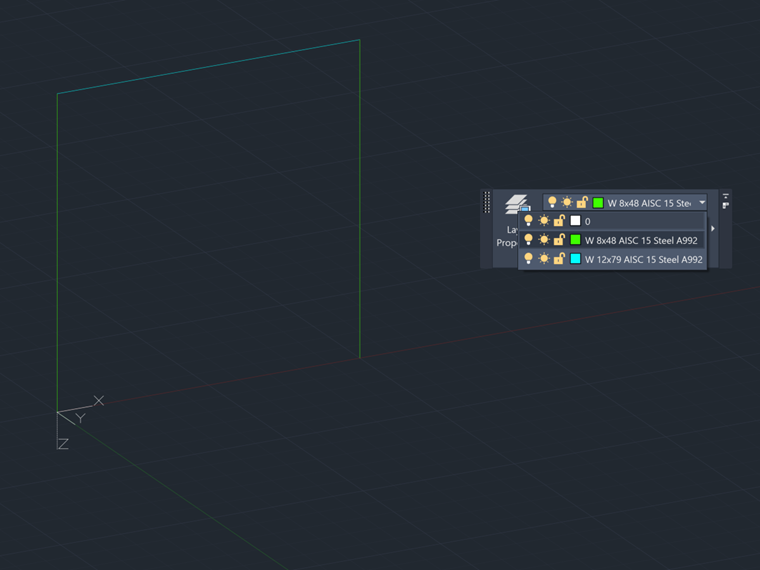

Nazewnictwa warstw w programie AutoCAD można użyć do odwzorowania przekrojów i materiałów na linie środkowe, które łączą się w modelu. Należy upewnić się, że wszystkie te same przekroje i materiały są zgrupowane w warstwie dla każdej linii środkowej.

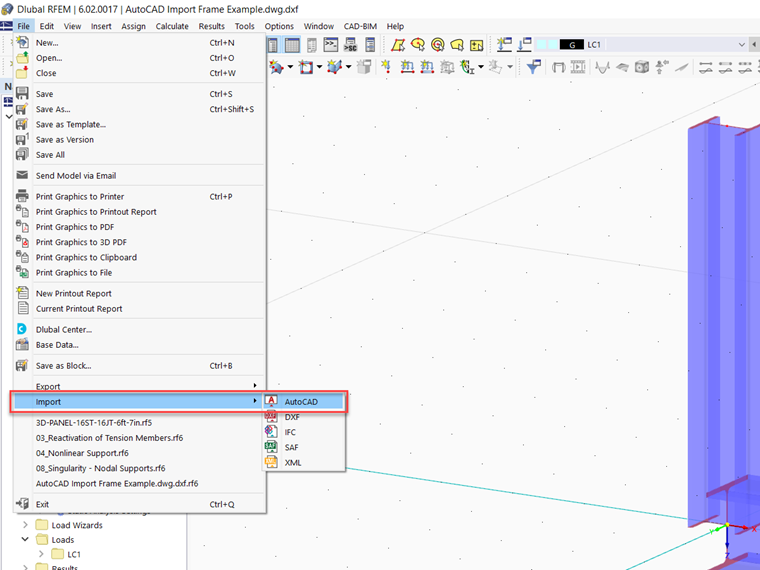

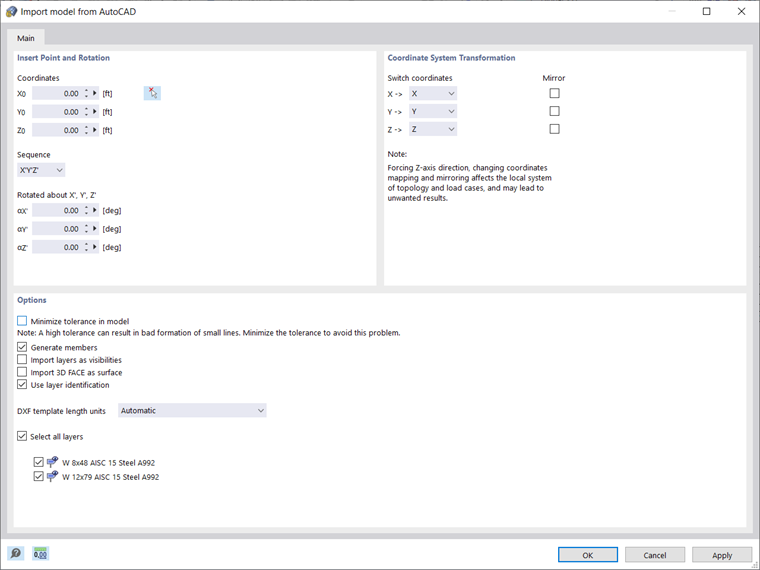

Następnie otwórz program RFEM 6, przejdź do opcji Importuj w menu Plik i wybierz opcję AutoCAD. Pojawi się nowe okno dialogowe, w którym należy wybrać opcje "Użyj identyfikacji warstw" i "Generuj pręty".

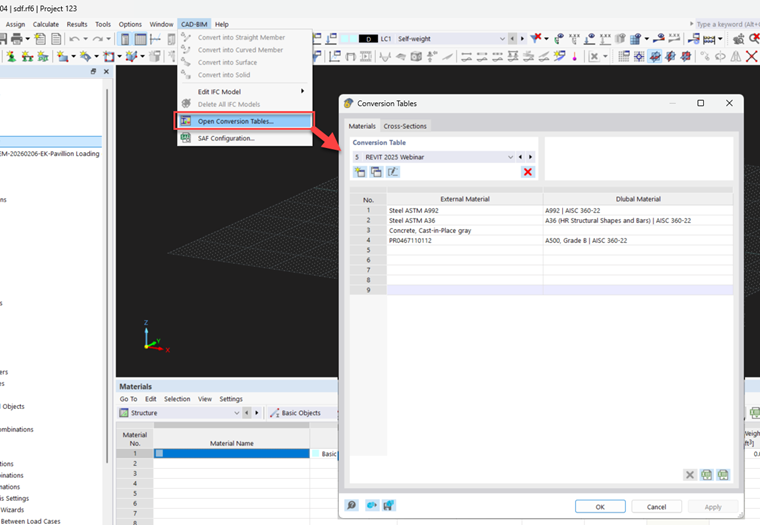

Kliknij "OK", a następnie pojawi się nowe okno dialogowe o nazwie "Tabele konwersji". W tym miejscu nazwa warstwy z programu AutoCAD jest powiązana z materiałem i przekrojem w programie RFEM. Dostępne są dwie zakładki, pierwsza to Materiały, a druga to Przekroje. Na przykład pod zakładką Materiały w lewej kolumnie należy wpisać dokładną nazwę Warstwa w programie AutoCAD, a następnie w prawej kolumnie znajduje się przycisk z 3 kropkami w komórce. Po naciśnięciu tego przycisku pojawi się biblioteka materiałów. Wybierz materiał, a następnie zostanie on zastosowany do linii powiązanych z połączoną warstwą.
Po połączeniu materiałów i przekrojów należy kliknąć przycisk "OK", po czym pojawi się ostatnie okno dialogowe, w którym można szczegółowo zapoznać się z importowanym modelem. Kliknij "OK", a następnie zobaczysz model z odwzorowanymi materiałami i przekrojami.
Import z programu AutoCAD do programu RFEM 6 z przekrojem i materiałem
W jaki sposób mogę zaimportować model z AutoCAD do programu RFEM 6 i przenieść informacje o przekrojach i materiałach?
