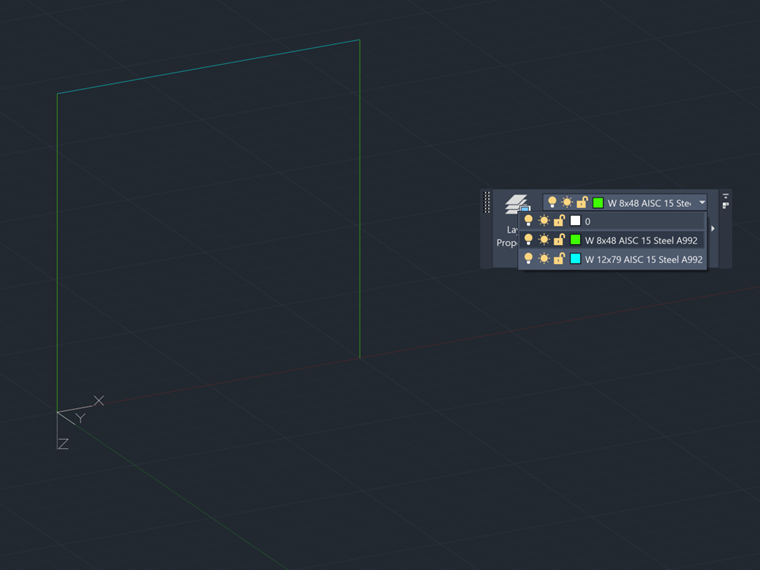

La denominazione dei layer in AutoCAD può essere utilizzata per mappare sezioni e materiali sugli assi che si collegano nel modello. Assicurarsi che tutte le stesse sezioni e gli stessi materiali siano raggruppati in uno strato per ogni linea centrale.

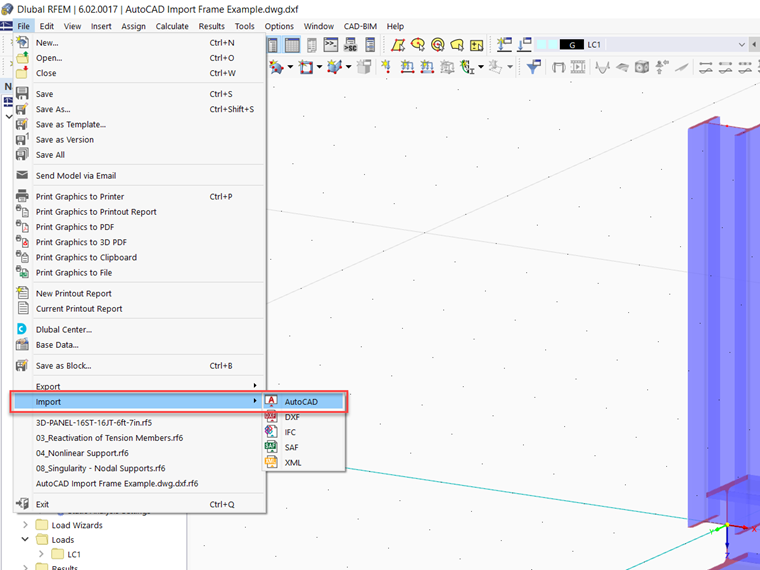

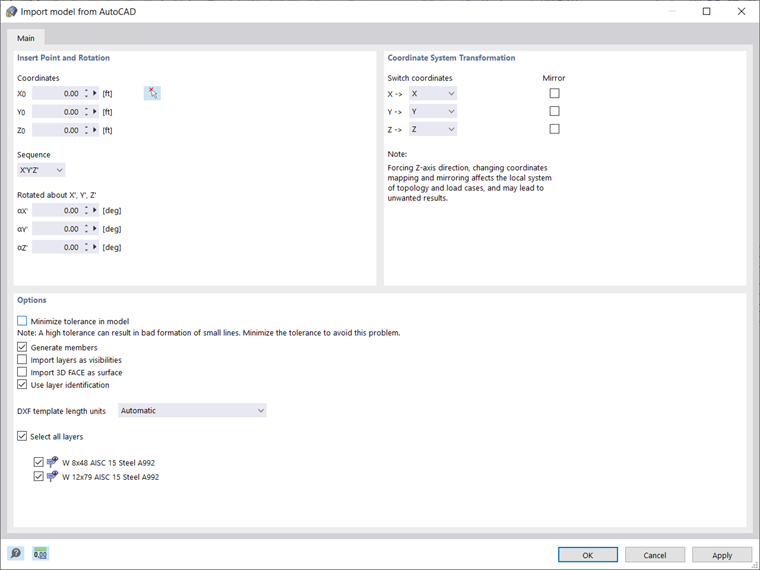

Quindi, aprire RFEM 6 e navigare fino alle opzioni di importazione nel menu File e selezionare AutoCAD. Apparirà una nuova finestra di dialogo e qui selezionare le opzioni "Utilizza identificazione layer" e "Genera aste".

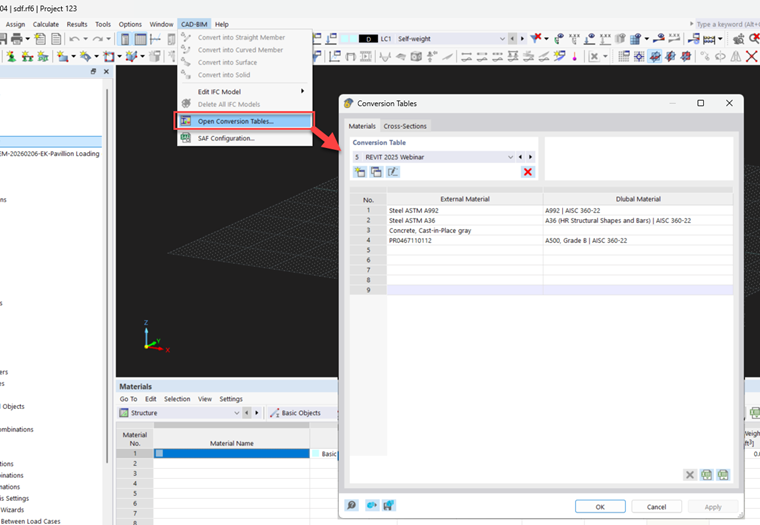

Fai clic su "OK" e apparirà una nuova finestra di dialogo chiamata "Tabelle di conversione". È qui che il nome del layer da AutoCAD è collegato al materiale e alla sezione in RFEM. Ci sono due schede, la prima è per i materiali e la seconda è per le sezioni. Nella scheda materiali, ad esempio, nella colonna di sinistra è necessario digitare il nome esatto del layer in AutoCAD e quindi nella colonna di destra c'è un pulsante con 3 punti nella cella. Premere questo pulsante e apparirà la libreria dei materiali. Seleziona il materiale e quindi questo sarà applicato alle linee associate al layer collegato.
Dopo aver collegato i materiali e le sezioni, fare clic su "OK" e quindi apparirà l'ultima finestra di dialogo con i dettagli sul modello importato. Fai clic su "OK" e vedrai il modello con i materiali e le sezioni mappati.
Importazione da AutoCAD in RFEM 6 con sezione trasversale e materiale
Come posso importare il mio modello AutoCAD in RFEM 6 e trasferire la sezione trasversale e le informazioni sui materiali?
