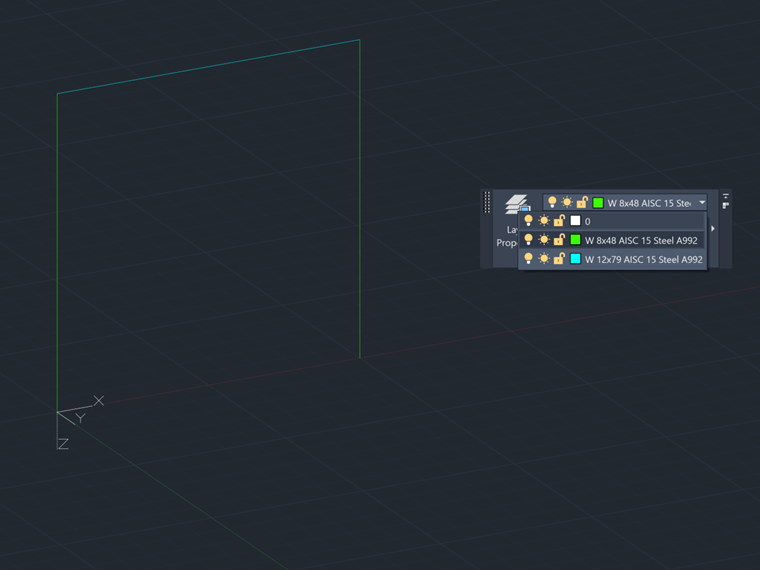

AutoCAD中的图层命名可用于将截面和材料映射到模型中连接的中心线。 对于每条中心线,请确保所有相同的截面和材料在一个层中组合在一起。

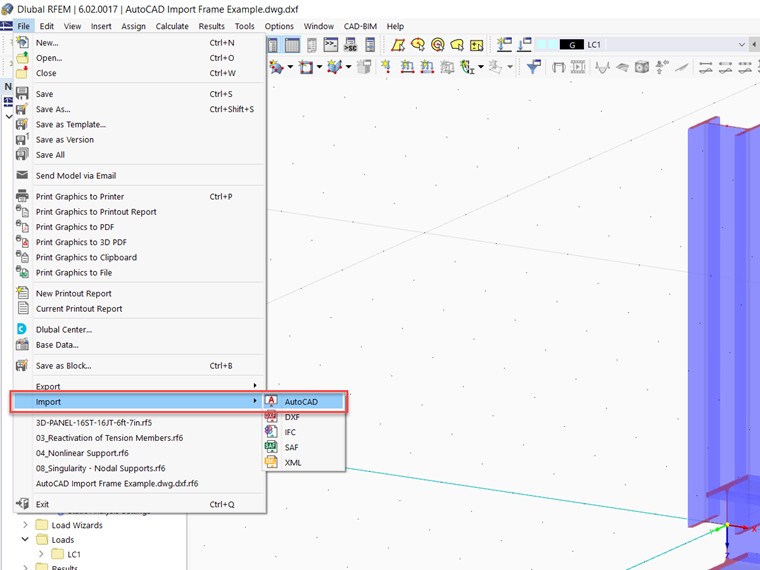

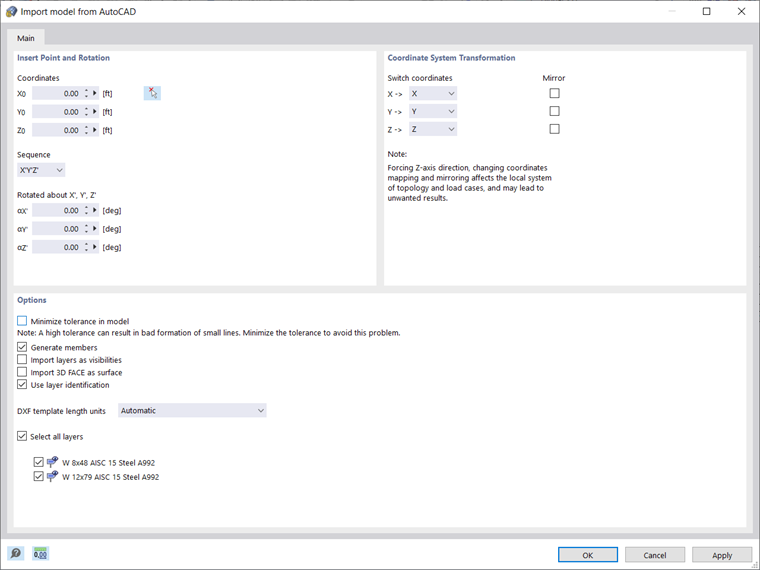

打开 RFEM 6,在文件菜单中选择导入选项,然后选择 AutoCAD。 将出现一个新的对话框,在这里您可以选择“使用层识别”和“生成杆件”选项。

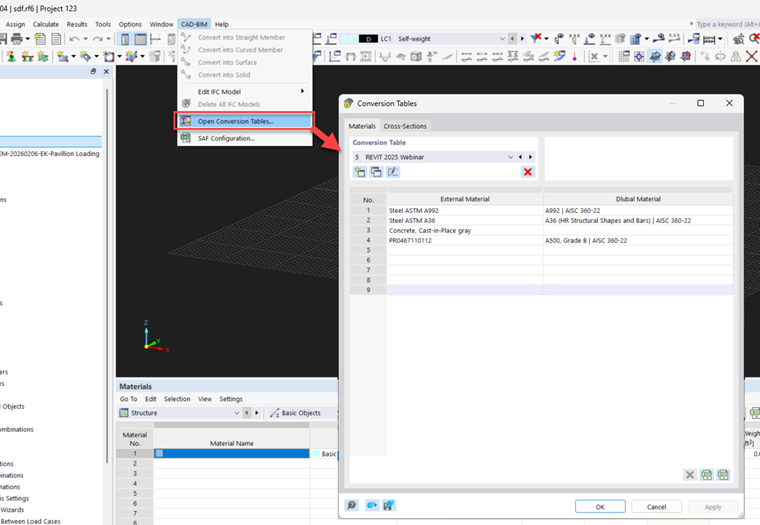

点击“确定”,然后会出现一个名为“换算表”的对话框。 在这里,AutoCAD中的层的名称与RFEM中的材料和截面相关联。 有两个选项卡,第一个选项卡用于材料,第二个选项卡用于截面。 例如在材料选项卡下,在左侧列中必须输入AutoCAD中层的确切名称,然后在右侧列中的单元格中有一个带三个点的按钮。 按下该按钮,将出现材料库。 选择材料,然后将其应用于与链接层相关的线。
在连接材料和截面后,点击“确定”按钮,最后一个对话框将显示导入模型的详细信息。 点击“确定”,然后您将看到带有映射材料和截面的模型。
AutoCAD将截面和材料导入RFEM 6
如何将我的AutoCAD模型导入到RFEM 6中并传递截面和材料信息?
回复:
