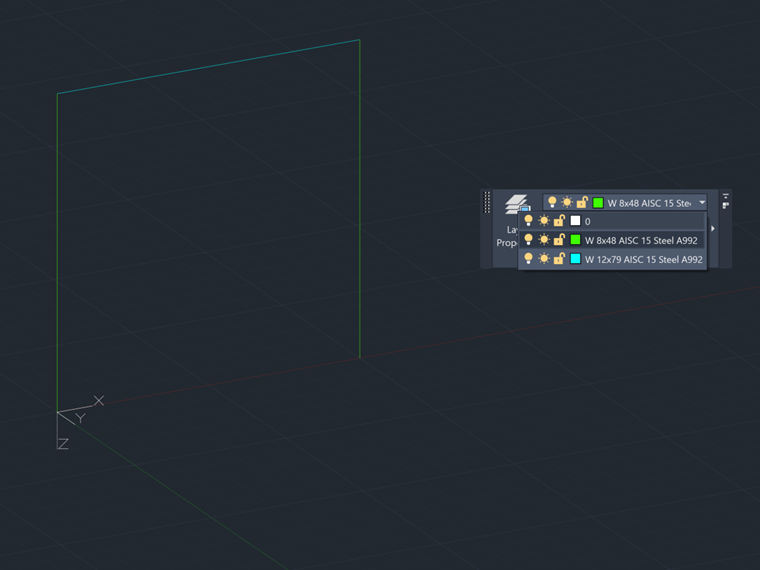

Pojmenování hladin v AutoCADu lze použít k přiřazení průřezů a materiálů středovým liniím připojeným ve vašem modelu. Ujistěte se, že všechny stejné průřezy a materiály jsou seskupeny do hladiny pro každou středovou linii.

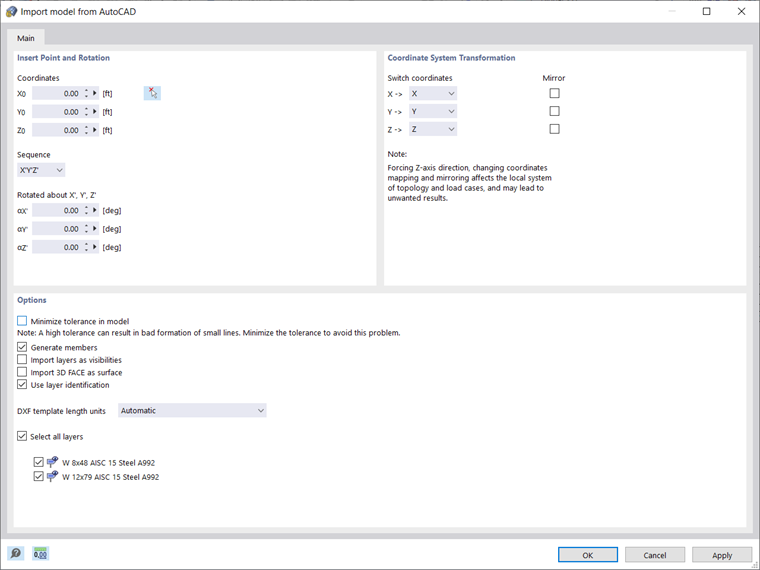

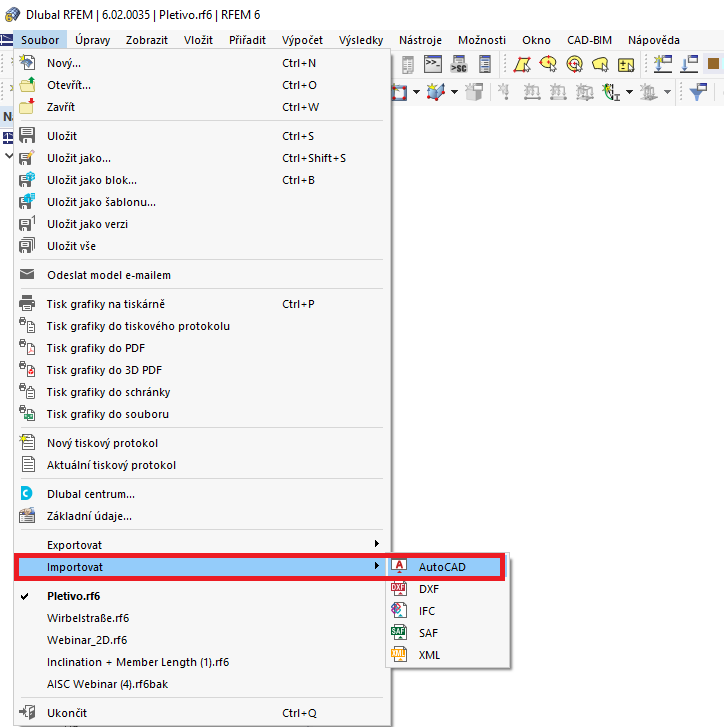

Poté spusťte RFEM 6 a v nabídce Soubor vyberte položku Importovat a v ní AutoCAD. Otevře se nový dialog, v němž vyberte možnosti "Použít identifikaci vrstev" a "Vygenerovat pruty".

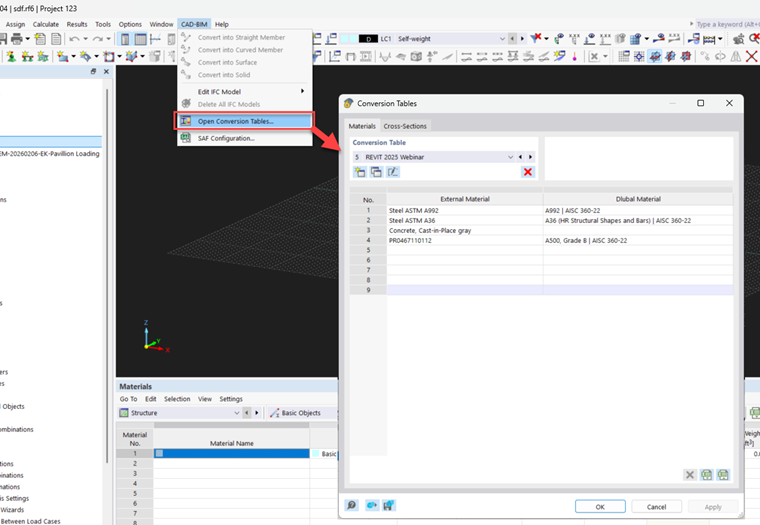

Po kliknutí na tlačítko „OK“ se otevře nový dialog s názvem „Převodní tabulky“. Zde se spojí název hladiny z AutoCADu s materiálem a průřezem v programu RFEM. K dispozici jsou dvě záložky, první pro materiály a druhá pro průřezy. Například v záložce Materiály je třeba v levém sloupci zadat přesný název hladiny v AutoCADu a poté v pravém sloupci v buňce vybrat tlačítko se 3 tečkami. Po stisknutí tohoto tlačítka se zobrazí databáze materiálů. Vyberte materiál, který se pak použije pro linie přiřazené k hladině.
Po napojení materiálů a řezů klikněte na tlačítko „OK“ a následně se otevře poslední dialog s podrobnostmi o importovaném modelu. Po kliknutí na tlačítko "OK" se zobrazí model s přiřazenými materiály a průřezy.
Import z AutoCADu do RFEMu 6 s průřezem a materiálem
Jak mohu importovat svůj model z AutoCADu do programu RFEM 6 a nechat si přitom přenést informace o průřezech a materiálech?
